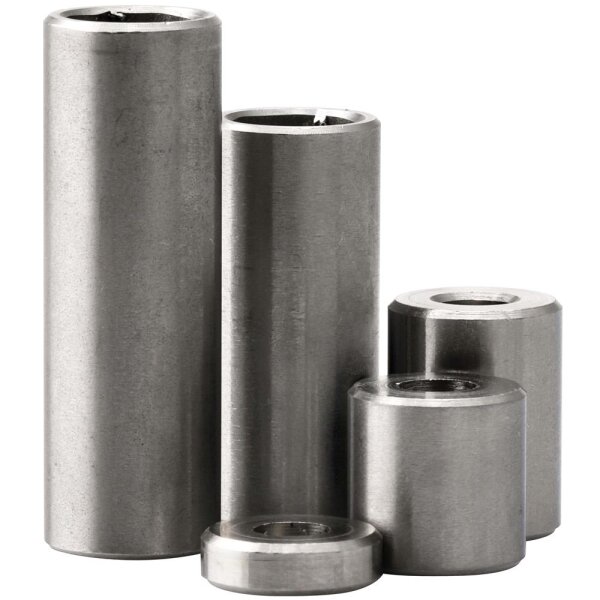

Distanzhülse aus Vollmaterial Edelstahl A2
Technische Beschreibung
Die Distanzhülse aus Vollmaterial ist ein massives, zylindrisches Abstandselement zur definierten axialen Distanzierung zwischen zwei Bauteilen. Sie wird in Durchgangsverschraubungen eingesetzt und stellt sicher, dass beim Anziehen des Verbindungselements ein exakt definierter Abstand eingehalten wird. Die entstehenden Druckkräfte werden über die plan ausgeführten Stirnflächen der Hülse übertragen.
Die Ausführung aus massivem Edelstahl A2 gewährleistet eine hohe Formstabilität bei axialer Druckbeanspruchung. Die Innenbohrung ist glatt und ohne Gewinde gefertigt und dient der Führung von Schrauben oder Gewindestangen. Edelstahl A2 ist korrosionsbeständig unter normalen atmosphärischen Bedingungen und für Innen- sowie Außenanwendungen geeignet.
Technische Eigenschaften
- Produkttyp: Distanzhülse Vollmaterial
- Bauform: zylindrisch, massiv
- Werkstoff: Edelstahl A2, V2A
- Innenausführung: glatte Durchgangsbohrung
- Kraftübertragung: axial über Stirnflächen
- Einsatzbereich: mechanische Distanzierung in Schraubverbindungen
Anwendungsbereiche
- Maschinen- und Anlagenbau mit definierten Montageabständen
- Stahl- und Metallkonstruktionen
- Montage von Halterungen, Konsolen und Trägerplatten
- Beschilderungssysteme und Abstandsbefestigungen
- Elektrotechnik und Baugruppenmontage
- Fahrzeugtechnik
Technische Daten
| Merkmal |
Wert |
| Bezeichnung |
Distanzhülse aus Vollmaterial |
| Werkstoff |
Edelstahl A2 |
| Bauform |
Massiv, zylindrisch |
| Innenausführung |
Glatte Durchgangsbohrung ohne Gewinde |
| Kraftübertragung |
Axial über Stirnflächen |
| Korrosionsverhalten |
Beständig gegen Feuchtigkeit und normale Witterung |
Maßdarstellung gemäß technischem Schema
| Bezeichnung |
Symbol |
Definition |
| Innendurchmesser |
d1 |
Durchmesser der Bohrung zur Aufnahme von Schrauben oder Gewindestangen |
| Außendurchmesser |
d2 |
Außendurchmesser des massiven Hülsenkörpers |
| Länge |
L |
Gesamtlänge der Distanzhülse zur Definition des Montageabstands |
Montage- oder Anwendungshinweise
Die Distanzhülse wird auf das Verbindungselement aufgeschoben und zwischen den zu verbindenden Bauteilen positioniert. Der Nenndurchmesser der Schraube ist auf den Innendurchmesser d1 abzustimmen. Die Stirnflächen müssen plan aufliegen, um eine gleichmäßige Druckkraftübertragung sicherzustellen. Bei höheren axialen Belastungen ist die Dimensionierung von d2 und L entsprechend dem Lastfall auszulegen.
FAQ – Technische Fragen
Ist die Distanzhülse mit einem Gewinde versehen?
Nein, die Innenbohrung ist glatt und ohne Gewinde ausgeführt.
Welche Kräfte werden übertragen?
Die Hülse ist für axiale Druckkräfte innerhalb von Schraubverbindungen vorgesehen.
Worin unterscheidet sich diese Ausführung von einer Rohrhülse?
Die Vollmaterialvariante ist massiv gefertigt und weist eine höhere Widerstandsfähigkeit gegenüber Druckbelastung auf.
Ist Edelstahl A2 für Außenbereiche geeignet?
Ja, Edelstahl A2 ist korrosionsbeständig unter normalen Witterungsbedingungen.
Welche Parameter sind für die Auswahl entscheidend?
Maßgeblich sind Innendurchmesser d1, Außendurchmesser d2 und Länge L.
