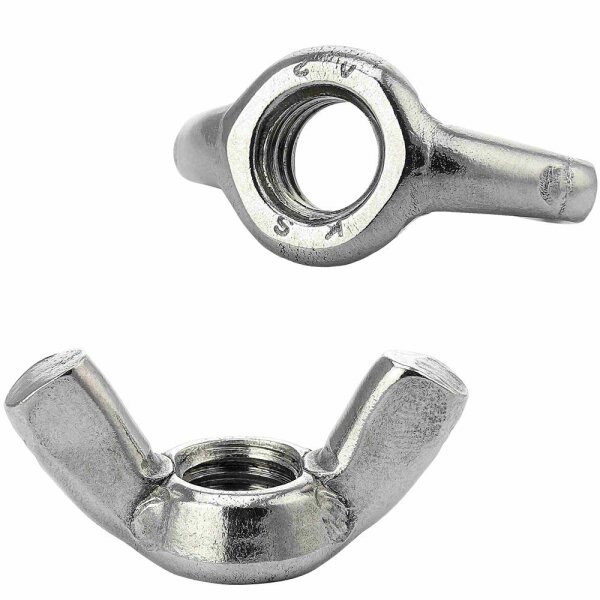

Flügelmuttern ähnlich DIN 315 – amerikanische Form aus Edelstahl A2
Technische Beschreibung
Flügelmuttern ähnlich DIN 315 sind spezielle Handmuttern mit zwei seitlichen Flügeln, die ein schnelles Festziehen und Lösen von Schraubverbindungen ohne Werkzeug ermöglichen. Durch die ergonomische Form lassen sich diese Muttern einfach mit den Fingern bedienen.
Die amerikanische Form zeichnet sich durch kantige Flügel aus, die eine besonders gute Griffigkeit bieten. Dadurch können Schraubverbindungen auch bei häufiger Montage oder Demontage schnell angepasst werden.
Flügelmuttern werden überall dort eingesetzt, wo Verbindungen regelmäßig gelöst oder nachgestellt werden müssen, beispielsweise im Maschinenbau, im Möbelbau oder bei technischen Geräten.
Der Werkstoff Edelstahl A2 bietet eine hohe Korrosionsbeständigkeit und ermöglicht den Einsatz sowohl im Innenbereich als auch im Außenbereich.
Technische Eigenschaften
- Normähnlichkeit: DIN 315
- Ausführung: amerikanische Form
- Gewinde: metrisches Innengewinde
- Montage: werkzeuglose Handmontage
- Werkstoff: Edelstahl A2 (V2A)
- Korrosionsbeständig und rostfrei
Anwendungsbereiche
- Maschinenbau und Gerätebau
- Möbelbau und Innenausbau
- Modellbau
- Gartenmöbel und Outdoor-Anwendungen
- DIY-Projekte und temporäre Befestigungen
Technische Daten
| Gewinde d |
Kopfhöhe m |
Gesamthöhe h |
Kopf-Ø d1 |
Dicke g |
Breite e |
Material |
| M3 |
3 |
8,8 |
7,8 |
2 |
18,5 |
A2 |
| M4 |
3 |
8,8 |
7,8 |
2 |
18,5 |
A2 |
| M5 |
4 |
10,5 |
9,5 |
2,6 |
22 |
A2 |
| M6 |
4,9 |
12,9 |
11,9 |
3 |
26,8 |
A2 |
| M8 |
5,4 |
14,8 |
13,5 |
3,3 |
30,3 |
A2 |
| M10 |
6,3 |
17,3 |
15,3 |
4 |
35,3 |
A2 |
| M12 |
7,9 |
22,3 |
20,5 |
5 |
47,5 |
A2 |
| M14 |
10,6 |
30,8 |
25 |
6,5 |
65 |
A2 |
| M16 |
10,6 |
30,8 |
25 |
6,5 |
65 |
A2 |
| M18 |
12,2 |
31,2 |
29,3 |
7,2 |
66,5 |
A2 |
| M20 |
12,2 |
31,2 |
29,3 |
7,2 |
66,5 |
A2 |
Legende:
d = Gewindedurchmesser
m = Kopfhöhe
h = Gesamthöhe
d1 = Kopf-Durchmesser
g = Dicke
e = Breite
Montagehinweise
Flügelmuttern werden auf ein metrisches Außengewinde aufgeschraubt und können ohne Werkzeug angezogen oder gelöst werden. Durch die Flügel lässt sich die Mutter schnell greifen, wodurch sie ideal für häufige Montagearbeiten ist.
FAQ – Häufige Fragen
Wofür werden Flügelmuttern verwendet?
Sie werden eingesetzt, wenn Schraubverbindungen häufig gelöst oder angepasst werden müssen.
Was ist die amerikanische Form?
Die amerikanische Form besitzt kantige Flügel, die eine bessere Griffigkeit bieten.
Sind Flügelmuttern für den Außenbereich geeignet?
Ja, durch den Werkstoff Edelstahl A2 sind sie korrosionsbeständig.
Mit welchen Schrauben werden sie verwendet?
Mit metrischen Schrauben, Gewindestangen oder Bolzen mit passendem Gewinde.
