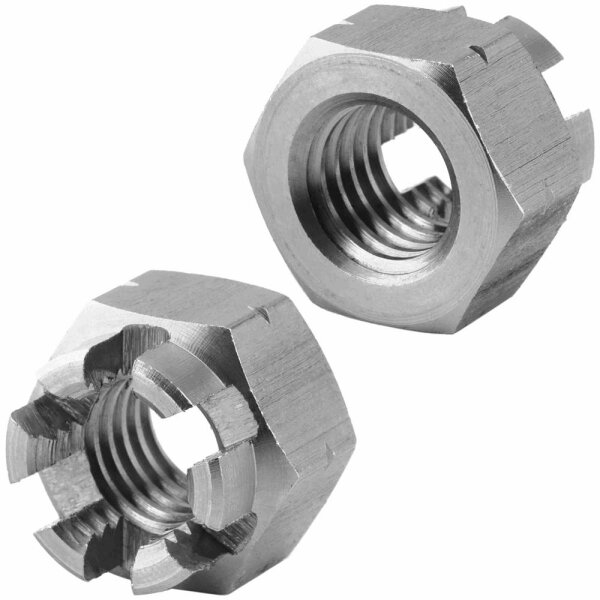

Kronenmuttern DIN 935 – Edelstahl A2 Sicherungsmuttern
Technische Beschreibung
Kronenmuttern nach DIN 935 sind spezielle Sicherungsmuttern, die zur mechanischen Sicherung von Schraubverbindungen mit Splinten verwendet werden. Die charakteristischen Schlitze im oberen Bereich der Mutter ermöglichen das Einsetzen eines Splints durch die Bohrung der Schraube oder des Bolzens. Dadurch wird ein unbeabsichtigtes Lösen der Verbindung zuverlässig verhindert.
Diese Art der Sicherung wird insbesondere bei sicherheitsrelevanten oder vibrationsbelasteten Konstruktionen eingesetzt. Kronenmuttern finden Anwendung in Maschinenbau, Fahrzeugtechnik, Metallbau sowie in industriellen Konstruktionen. Durch die Kombination mit einem Splint entsteht eine formschlüssige Sicherung der Verbindung.
Der Werkstoff Edelstahl A2 bietet eine hohe Korrosionsbeständigkeit und ermöglicht den Einsatz in Feuchträumen sowie in vielen Außenanwendungen.
Technische Eigenschaften
- Norm: DIN 935
- Typ: Kronenmutter / Sicherungsmutter
- Sicherungsart: mechanische Splintsicherung
- Gewindeart: metrisches Innengewinde
- Werkstoff: Edelstahl A2
- Korrosionsbeständig und rostfrei
- Montage mit Schraubenschlüssel oder Stecknuss
Anwendungsbereiche
- Maschinen- und Anlagenbau
- Fahrzeugtechnik und Achsbefestigungen
- Bremssysteme und mechanische Sicherungen
- Landwirtschaftliche Maschinen
- Metallkonstruktionen mit vibrationsbelasteten Verbindungen
Technische Daten
| Gewinde d |
Schlüsselweite s |
Eckmaß e |
Höhe m |
Mutterhöhe m1 min. |
Material |
| M5 |
8 |
8,79 |
6 |
3 |
A2 |
| M6 |
10 |
11,05 |
7,5 |
3,8 |
A2 |
| M8 |
13 |
14,38 |
9,5 |
4,9 |
A2 |
| M10 |
16 (17) |
17,77 (18,90) |
12 |
6,1 |
A2 |
| M12 |
18 (19) |
20,03 (21,10) |
15 |
7,7 |
A2 |
| M14 |
21 (22) |
23,36 (24,49) |
16 |
8,2 |
A2 |
| M16 |
24 |
26,75 |
19 |
9,8 |
A2 |
| M20 |
30 |
32,95 |
22 |
11,9 |
A2 |
| M22 |
34 (32) |
37,29 (35,03) |
26 |
13,5 |
A2 |
| M24 |
36 |
39,55 |
27 |
14,2 |
A2 |
| M27 |
41 |
45,2 |
30 |
16,6 |
A2 |
| M30 |
46 |
50,85 |
33 |
18,2 |
A2 |
Legende:
d = Gewindedurchmesser
s = Schlüsselweite
e = Eckmaß
m = Gesamthöhe
m1 = Höhe Mutterkörper
Montage- oder Anwendungshinweise
Zur Montage wird die Kronenmutter auf eine Schraube oder einen Bolzen mit passender Bohrung aufgeschraubt. Anschließend wird ein Splint durch die Bohrung und einen der Kronenschlitze geführt und umgebogen. Dadurch entsteht eine mechanische Sicherung gegen selbstständiges Lösen der Verbindung.
FAQ – Technische Fragen
Wie funktioniert eine Kronenmutter?
Sie wird mit einem Splint gesichert, der durch die Bohrung der Schraube geführt wird und in den Kronenschlitzen der Mutter liegt.
Wann werden Kronenmuttern verwendet?
Vor allem bei sicherheitsrelevanten Schraubverbindungen im Maschinenbau oder Fahrzeugbau, bei denen ein selbstständiges Lösen verhindert werden muss.
Kann eine Kronenmutter mehrfach verwendet werden?
Die Mutter selbst kann wiederverwendet werden, jedoch sollte der Splint aus Sicherheitsgründen meist ersetzt werden.
Ist Edelstahl A2 für Außenanwendungen geeignet?
Ja, Edelstahl A2 ist korrosionsbeständig und eignet sich für viele Anwendungen im Außenbereich.
