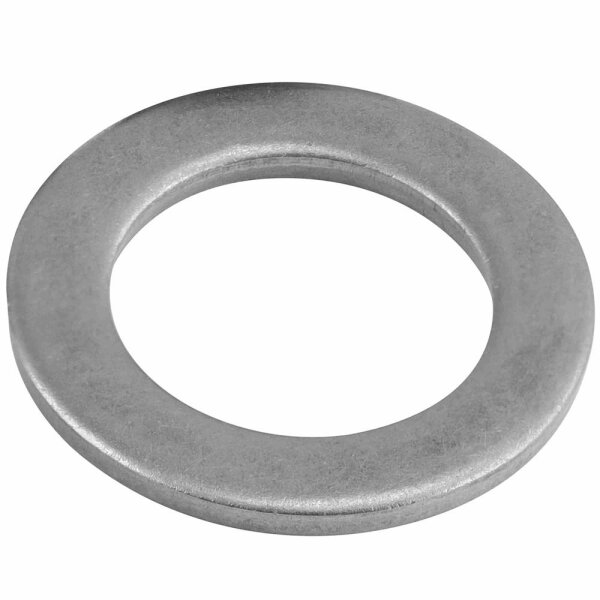

Unterlegscheiben DIN 433 – für Zylinderschrauben aus Edelstahl A2
Produktbeschreibung
Unterlegscheiben nach DIN 433 sind speziell für die Verwendung mit Zylinderschrauben konstruiert. Im Vergleich zu klassischen Unterlegscheiben besitzen sie einen kleineren Außendurchmesser, wodurch sie optimal unter den Kopf von Zylinderschrauben passen.
Sie verhindern das Eindrücken des Schraubenkopfes in das Material und verteilen gleichzeitig die entstehende Kraft gleichmäßig auf die Oberfläche. Dadurch wird das Werkstück geschützt und die Schraubverbindung stabilisiert.
Diese Unterlegscheiben werden häufig im Maschinenbau, in der Elektrotechnik, im Fahrzeugbau sowie in präzisen technischen Konstruktionen eingesetzt.
Gefertigt aus rostfreiem Edelstahl A2 (V2A) sind sie korrosionsbeständig und eignen sich sowohl für Innenbereiche als auch für Anwendungen im Außenbereich.
Technische Eigenschaften
- Norm: DIN 433
- Typ: Unterlegscheibe für Zylinderschrauben
- Material: Edelstahl A2 (V2A)
- Korrosionsbeständig
- Schmaler Außendurchmesser
- Geeignet für präzise Schraubverbindungen
Anwendungsbereiche
- Maschinenbau
- Elektrotechnik
- IT-Technik
- Fahrzeugbau
- Feinmechanik
- Metall- und Holzkonstruktionen
Technische Daten
| Für Schrauben |
d |
d1 |
s |
Material |
| M1,4 |
1,5 |
3 |
0,3 |
Edelstahl A2 |
| M1,6 |
1,7 |
3,5 |
0,3 |
Edelstahl A2 |
| M1,8 |
1,9 |
4 |
0,3 |
Edelstahl A2 |
| M2 |
2,2 |
4,5 |
0,3 |
Edelstahl A2 |
| M2,3 |
2,5 |
5 |
0,5 |
Edelstahl A2 |
| M2,5 |
2,7 |
5 |
0,5 |
Edelstahl A2 |
| M2,6 |
2,8 |
5 |
0,5 |
Edelstahl A2 |
| M3 |
3,2 |
6 |
0,5 |
Edelstahl A2 |
| M3,5 |
3,7 |
7 |
0,5 |
Edelstahl A2 |
| M4,5 |
4,3 |
8 |
0,5 |
Edelstahl A2 |
| M5 |
5,3 |
9 |
1 |
Edelstahl A2 |
| M6 |
6,4 |
11 |
1,6 |
Edelstahl A2 |
| M7 |
8,4 |
15 |
1,6 |
Edelstahl A2 |
| M10 |
10,5 |
18 |
1,6 |
Edelstahl A2 |
| M12 |
13 |
20 |
2 |
Edelstahl A2 |
| M14 |
15 |
24 |
2,5 |
Edelstahl A2 |
| M16 |
17 |
28 |
2,5 |
Edelstahl A2 |
| M18 |
19 |
30 |
2,5 |
Edelstahl A2 |
| M20 |
21 |
34 |
3 |
Edelstahl A2 |
Montage
Die Unterlegscheibe wird zwischen Schraubenkopf und Werkstück positioniert. Beim Anziehen der Schraube verteilt die Scheibe die entstehende Kraft gleichmäßig und verhindert Beschädigungen an der Oberfläche.
FAQ
Warum DIN 433 verwenden?
Diese Scheiben sind speziell für Zylinderschrauben konstruiert und besitzen einen kleineren Außendurchmesser.
Wofür werden sie hauptsächlich eingesetzt?
Im Maschinenbau, in der Elektrotechnik sowie bei präzisen mechanischen Konstruktionen.
Ist Edelstahl A2 korrosionsbeständig?
Ja, Edelstahl A2 ist rostbeständig und für Innen- sowie Außenanwendungen geeignet.
