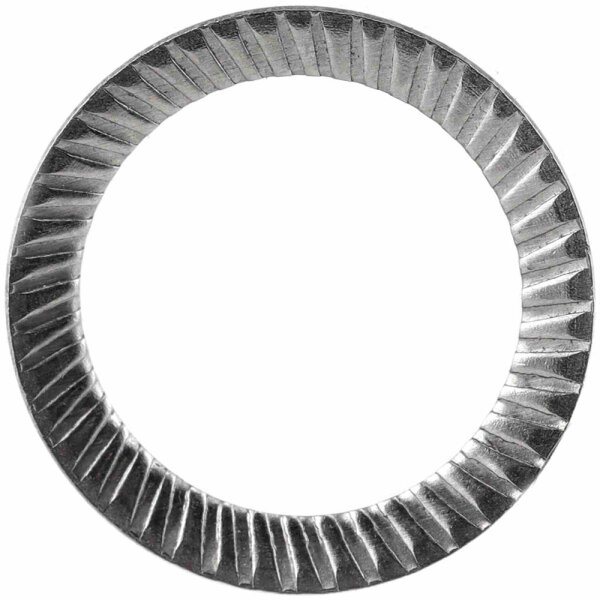

SCHNORR-Sicherungsscheiben M8 Form S (Standard) Edelstahl A2

SCHNORR-Sicherungsscheiben M8 Form S (Standard) Edelstahl A2

Artikelnummer: FOS-VAR52-120112080
Kategorie: Schnorrscheiben
Hersteller: FASTON

Größe

1,08 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
5	0,72 €*
10	0,56 €*
20	0,39 €*
50	0,28 €*
100	0,22 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

SCHNORR® Sicherungsscheiben Form S (Standard) – Edelstahl A2

Produktbeschreibung

SCHNORR Sicherungsscheiben Form S sind speziell entwickelte Sicherungsscheiben zur zusätzlichen Absicherung von Schraubverbindungen. Durch ihre besondere Konstruktion mit radialer Verzahnung erzeugen sie eine form- und kraftschlüssige Verbindung zwischen Schraubenkopf, Scheibe und Bauteiloberfläche.

Beim Anziehen der Schraube drücken sich die verzahnten Kontaktflächen der Scheibe in die angrenzenden Oberflächen. Dadurch entsteht eine hohe Reibkraft, die ein selbstständiges Lösen der Schraubverbindung auch bei starken Vibrationen verhindert.

SCHNORR Sicherungsscheiben werden insbesondere in Anwendungen eingesetzt, bei denen Schraubverbindungen dauerhaft stabil bleiben müssen – beispielsweise im Maschinenbau, Anlagenbau oder in der Fahrzeugtechnik.

Gefertigt aus nichtrostendem Edelstahl A2 (V2A) sind diese Sicherungsscheiben korrosionsbeständig und eignen sich für den Einsatz in Feuchträumen sowie in vielen Außenanwendungen.

Technische Eigenschaften

Typ: Sicherungsscheibe / Schnorrscheibe
Form: Form S (Standard)
Verzahnte Oberfläche zur Schraubensicherung
Hoher Vibrationsschutz
Werkstoff: Edelstahl A2 (V2A)
Korrosionsbeständig
Geeignet für hochbelastete Schraubverbindungen

Anwendungsbereiche

Maschinen- und Anlagenbau
Automobilindustrie
Werkzeugmaschinen
Landmaschinen und Gartengeräte
Schraubverbindungen mit starken Vibrationen

Technische Daten

Für Schraube	d1	d2	s	h max.	Material
M1,6	1,7	3,2	0,35	0,6	A2
M2	2,2	4	0,35	0,6	A2
M2,5	2,7	4,8	0,45	0,9	A2
M3	3,2	5,5	0,45	0,9	A2
M4	4,3	7	0,5	1	A2
M5	5,3	9	0,6	1,1	A2
M6	6,4	10	0,7	1,2	A2
M8	8,4	13	0,8	1,4	A2
M10	10,5	16	1	1,6	A2
M12	13	18	1,1	1,7	A2
M16	17	24	1,3	2,1	A2
M20	21	30	1,5	2,4	A2
M24	25,6	36	1,8	2,7	A2
M27	28,6	39	2	2,9	A2
M30	31,6	45	2	3,2	A2

Montagehinweise

Sicherungsscheibe zwischen Schraubenkopf oder Mutter und Bauteil platzieren.
Beim Anziehen der Schraube greifen die Verzahnungen in die Oberfläche ein.
Die Scheibe sorgt dadurch für eine dauerhafte Sicherung gegen Lockerung.
Für optimale Wirkung sollte die Kontaktfläche sauber und frei von Öl sein.

FAQ

Wofür werden Schnorr Sicherungsscheiben verwendet?
Sie dienen zur Sicherung von Schraubverbindungen gegen selbstständiges Lösen, insbesondere bei starken Vibrationen.

Wie funktioniert eine Schnorrscheibe?
Die Verzahnung der Scheibe greift beim Anziehen in die Oberflächen ein und erzeugt eine hohe Reibkraft.

Wann werden Sicherungsscheiben eingesetzt?
Sie werden vor allem in Maschinen, Fahrzeugen oder Anlagen eingesetzt, in denen Schraubverbindungen dauerhaft stabil bleiben müssen.

Ist Edelstahl A2 für den Außenbereich geeignet?
Ja, Edelstahl A2 bietet eine gute Korrosionsbeständigkeit und eignet sich für viele Außenanwendungen.

Passende und alternative Produkte

Zylinderschrauben mit Innensechskant DIN 912 Edelstahl A2
Geeignete Schrauben für hochbelastete Verbindungen in Kombination mit Sicherungsscheiben.
Sechskantmuttern mit Flansch DIN 6923 Edelstahl A2
Alternative Lösung für vibrationssichere Schraubverbindungen mit integrierter Auflagefläche.
Spannscheiben DIN 6796 Edelstahl A2
Hochbelastbare Sicherungsscheiben für Schraubverbindungen mit hoher Vorspannkraft.

Verwendungshinweis

Die Angaben beschreiben Ausführung und Werkstoff des Artikels. Eine Eignung für einen konkreten Anwendungsfall ist damit nicht zugesagt. Die Auswahl, Auslegung und Prüfung der Verbindung für den jeweiligen Einsatzzweck – einschließlich Belastung, Umgebungsmedium und Montagebedingungen – liegt beim Verwender. Der Artikel ist nicht als Bauteil für sicherheitskritische Anwendungen bestimmt.

Produkteigenschaft	Wert
Material:	Edelstahl A2
Größe:	8mm
Durchmesser (innen):	8,4mm
Werkstoffnummer:	A2 V2A 1.4301
Materialdicke:	0,8mm
für Gewindegröße:	M8
Höhe:	1,4mm
Farbe:	Silber
Form:	Form S
