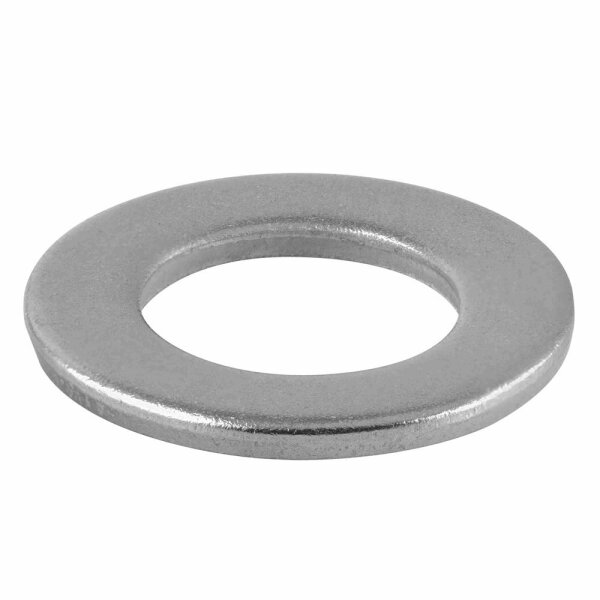

Unterlegscheiben DIN 125 Form A aus Edelstahl A2
Technische Beschreibung
Unterlegscheiben nach DIN 125 / ISO 7089 gehören zu den am häufigsten verwendeten Verbindungselementen in der Befestigungstechnik. Sie werden zwischen Schraubenkopf oder Mutter und der Oberfläche eines Bauteils eingesetzt, um die Kraft gleichmäßig auf eine größere Fläche zu verteilen.
Dadurch wird verhindert, dass sich Schraubenköpfe oder Muttern in das Material eindrücken. Gleichzeitig schützt die Unterlegscheibe empfindliche Oberflächen vor Beschädigungen.
Die Ausführung Form A besitzt keine Fase und zeichnet sich durch ihre flache, glatte Bauform aus. Diese Scheiben werden besonders häufig im Maschinenbau, Metallbau, Holzbau sowie in technischen Konstruktionen eingesetzt.
Gefertigt aus Edelstahl A2 sind diese Unterlegscheiben korrosionsbeständig und eignen sich sowohl für Anwendungen im Innenbereich als auch im Außenbereich.
Technische Eigenschaften
- Norm: DIN 125 / ISO 7089
- Form: A (ohne Fase)
- Typ: Unterlegscheibe / Beilagscheibe / U-Scheibe
- Werkstoff: Edelstahl A2 (V2A)
- Korrosionsbeständig und rostfrei
Anwendungsbereiche
- Maschinen- und Anlagenbau
- Metallkonstruktionen
- Holzbau und Gartenbau
- Schraubverbindungen im Innen- und Außenbereich
- Technischer Modellbau und DIY-Projekte
Technische Daten
| für Schrauben |
Innen-Ø d1 |
Außen-Ø d2 |
Stärke s |
Material |
| M2 |
2,2 |
5 |
0,3 |
A2 |
| M2,5 |
2,7 |
6 |
0,5 |
A2 |
| M3 |
3,2 |
7 |
0,5 |
A2 |
| M4 |
4,3 |
9 |
0,8 |
A2 |
| M5 |
5,3 |
10 |
1 |
A2 |
| M6 |
6,4 |
12 |
1,6 |
A2 |
| M8 |
8,4 |
16 |
1,6 |
A2 |
| M10 |
10,5 |
20 |
2 |
A2 |
| M12 |
13 |
24 |
2,5 |
A2 |
| M14 |
15 |
28 |
2,5 |
A2 |
| M16 |
17 |
30 |
3 |
A2 |
| M18 |
19 |
34 |
3 |
A2 |
| M20 |
21 |
37 |
3 |
A2 |
| M22 |
23 |
39 |
3 |
A2 |
| M24 |
25 |
44 |
4 |
A2 |
| M27 |
28 |
50 |
4 |
A2 |
| M30 |
31 |
56 |
4 |
A2 |
| M32 |
34 |
60 |
5 |
A2 |
Legende:
d1 = Innen-Durchmesser
d2 = Außen-Durchmesser
s = Stärke
Montagehinweise
Unterlegscheiben werden zwischen Schraubenkopf oder Mutter und dem Bauteil platziert. Dadurch wird die Auflagefläche vergrößert und die Kraft der Schraubverbindung gleichmäßig verteilt.
FAQ – Häufige Fragen
Wofür werden Unterlegscheiben verwendet?
Sie verteilen die Kraft einer Schraubverbindung auf eine größere Fläche und schützen das Material.
Was ist der Unterschied zwischen Form A und Form B?
Form A besitzt keine Fase, während Form B eine Fase an der Außenkante besitzt.
Sind diese Scheiben rostfrei?
Ja, sie bestehen aus Edelstahl A2 und sind korrosionsbeständig.
Mit welchen Schrauben werden sie verwendet?
Mit metrischen Schrauben, Muttern und Gewindestangen.
