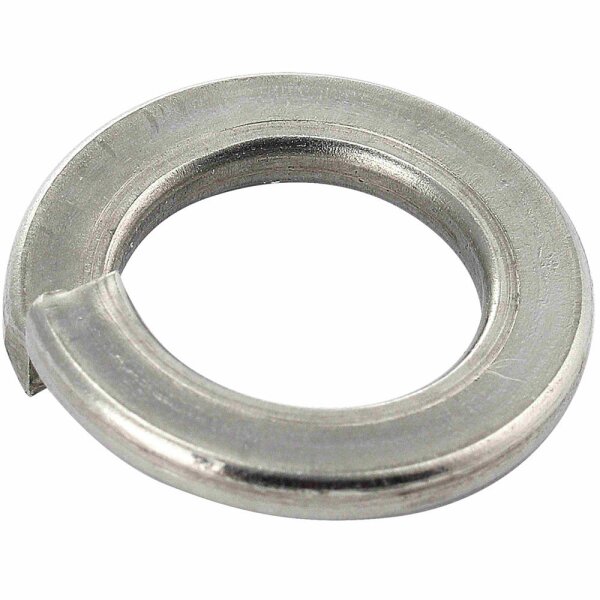

Federscheiben DIN 127 Form B aus Edelstahl A2
Technische Beschreibung
Federscheiben nach DIN 127 Form B sind Sicherungselemente für Schraubverbindungen. Durch ihre gespaltene Ringform und die federnde Wirkung erzeugen sie beim Anziehen der Schraube eine zusätzliche Vorspannung, die ein selbstständiges Lösen der Verbindung verhindert.
Beim Anziehen der Schraube oder Mutter drücken sich die scharfen Kanten der Federscheibe leicht in die Kontaktfläche ein. Dadurch entsteht eine erhöhte Reibung und die Schraubverbindung wird gegen Vibrationen und dynamische Belastungen gesichert.
Federscheiben werden häufig im Maschinenbau, Anlagenbau, Fahrzeugbau sowie in vielen industriellen Anwendungen eingesetzt. Sie sind besonders geeignet für Schraubverbindungen, die mechanischen Belastungen oder Erschütterungen ausgesetzt sind.
Gefertigt aus Edelstahl A2 bieten diese Federringe eine hohe Korrosionsbeständigkeit und eignen sich sowohl für den Innen- als auch für den Außenbereich.
Technische Eigenschaften
- Norm: DIN 127
- Form: B – glatte Ausführung
- Typ: Federring / Sicherungsscheibe
- Werkstoff: Edelstahl A2 (V2A)
- Korrosionsbeständig und rostfrei
Anwendungsbereiche
- Maschinen- und Anlagenbau
- Fahrzeugtechnik
- Metallkonstruktionen
- Schraubverbindungen mit Vibrationsbelastung
- Montage im Innen- und Außenbereich
Technische Daten
| Innen-Ø d1 |
Außen-Ø d2 |
Breite b |
Höhe h |
Stärke s |
Material |
| 2,1 |
4,4 |
0,9 |
1 |
0,5 |
A2 |
| 2,2 |
4,8 |
1 |
1,4 |
0,6 |
A2 |
| 2,6 |
5,1 |
1 |
1,4 |
0,6 |
A2 |
| 3,1 |
6,2 |
1,3 |
1,6 |
0,8 |
A2 |
| 3,5 |
6,7 |
1,3 |
1,8 |
0,8 |
A2 |
| 4,1 |
7,6 |
1,5 |
1,8 |
0,9 |
A2 |
| 5,1 |
9,2 |
1,8 |
2,4 |
1,2 |
A2 |
| 6,1 |
11,8 |
2,5 |
3,2 |
1,6 |
A2 |
| 7,1 |
12,8 |
2,5 |
3,2 |
1,6 |
A2 |
| 8,1 |
14,8 |
3 |
4 |
2 |
A2 |
| 10,2 |
18,1 |
3,5 |
4,4 |
2,2 |
A2 |
| 12,2 |
21,1 |
4 |
5 |
2,5 |
A2 |
| 14,2 |
24,1 |
4,5 |
6 |
3 |
A2 |
| 16,2 |
27,4 |
5 |
7 |
3,5 |
A2 |
| 18,2 |
29,4 |
5 |
7 |
3,5 |
A2 |
| 20,2 |
33,6 |
6 |
8 |
4 |
A2 |
| 22,5 |
35,9 |
6 |
8 |
4 |
A2 |
| 24,5 |
40 |
7 |
10 |
5 |
A2 |
| 27,5 |
43 |
7 |
10 |
5 |
A2 |
| 30,5 |
48,2 |
8 |
12 |
6 |
A2 |
| 33,5 |
48,2 |
8 |
12 |
6 |
A2 |
| 36,5 |
58,2 |
10 |
12 |
6 |
A2 |
| 39,5 |
61,2 |
10 |
12 |
6 |
A2 |
| 42,5 |
68,2 |
12 |
14 |
7 |
A2 |
| 45,5 |
71,2 |
12 |
14 |
7 |
A2 |
| 49 |
75 |
12 |
14 |
7 |
A2 |
Legende:
d1 = Innen-Durchmesser
d2 = Außen-Durchmesser
b = Breite
h = Höhe
s = Stärke
Montagehinweise
Federscheiben werden zwischen Schraubenkopf oder Mutter und der Auflagefläche montiert. Beim Anziehen der Verbindung erzeugt der Federring eine zusätzliche Spannung, die das selbstständige Lösen der Verbindung reduziert.
FAQ – Häufige Fragen
Wofür werden Federscheiben verwendet?
Sie sichern Schraubverbindungen gegen selbstständiges Lösen durch Vibrationen.
Wo werden Federringe eingesetzt?
Typisch sind Maschinenbau, Fahrzeugtechnik oder Metallkonstruktionen.
Sind diese Scheiben rostfrei?
Ja, sie bestehen aus Edelstahl A2 und sind korrosionsbeständig.
Wann verwendet man eine Federscheibe?
Wenn eine Schraubverbindung mechanischen Belastungen oder Vibrationen ausgesetzt ist.
