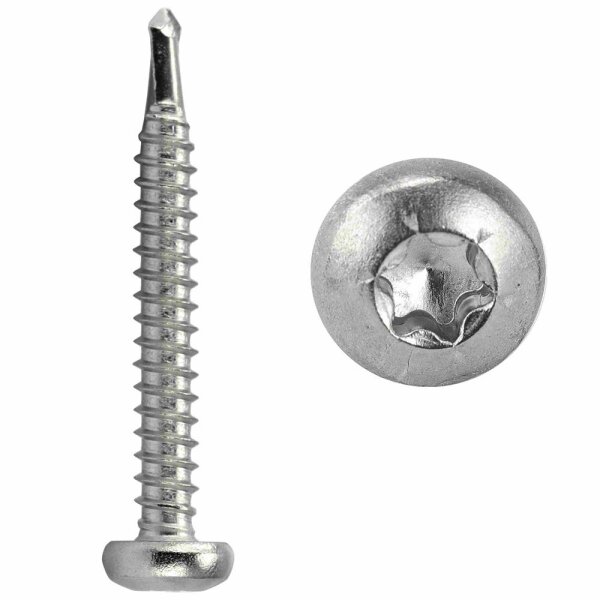

Bohrschrauben 4,8x50 Linsenkopf Form M Innensechsrund (TX) TX-25 DIN 7504 Edelstahl A2

Bohrschrauben 4,8x50 Linsenkopf Form M Innensechsrund (TX) TX-25 DIN 7504 Edelstahl A2

Artikelnummer: FOS-VAR24-75042048050MTX
Kategorie: Innensechsrund (TX)
Hersteller: FASTON

Größe

0,78 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
10	0,52 €*
20	0,38 €*
50	0,32 €*
100	0,25 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Bohrschrauben mit Linsenkopf und Innensechsrund – DIN 7504 Form M Edelstahl A2

Produktbeschreibung

Bohrschrauben mit Linsenkopf nach DIN 7504 Form M sind selbstbohrende Verbindungselemente für schnelle und effiziente Montagearbeiten in dünnen Blechen, Profilen und Metallkonstruktionen. Durch die integrierte Bohrspitze kann das Material in einem Arbeitsgang durchbohrt und gleichzeitig ein Gewinde geformt werden.

Der Innensechsrund-Antrieb (TX) ermöglicht eine optimale Kraftübertragung zwischen Werkzeug und Schraube. Dadurch wird das Abrutschen des Bits reduziert und eine sichere Montage auch bei höheren Drehmomenten gewährleistet.

Der Linsenkopf sorgt für eine größere Auflagefläche auf dem Bauteil und bleibt nach der Montage leicht sichtbar über der Oberfläche. Diese Bauform eignet sich besonders für Anwendungen, bei denen ein Senkkopf nicht gewünscht oder technisch nicht möglich ist.

Gefertigt aus nichtrostendem Edelstahl A2 (V2A) sind diese Schrauben korrosionsbeständig und können sowohl im Innenbereich als auch in vielen Außenanwendungen eingesetzt werden.

Technische Eigenschaften

Norm: DIN 7504 Form M
Kopfart: Linsenkopf
Antrieb: TX / Innensechsrund
Schraubentyp: selbstbohrende Blechschraube
Material: Edelstahl A2 (V2A)
Korrosionsbeständig
Bohren und Verschrauben in einem Arbeitsgang

Anwendungsbereiche

Blechmontage
Metallbau
Montage von Profilen
Elektrotechnik
Anlagenbau
Montage von dünnen Blechen und Abdeckungen

Technische Daten

Schrauben Ø (d)	Länge (l)	TX	Kopfhöhe (k)	Kopfdurchmesser (d_k)	Material
3,5 mm	13 – 25 mm	T15	2,6 mm	6,9 mm	A2
3,9 mm	13 – 38 mm	T15	2,8 mm	7,5 mm	A2
4,2 mm	13 – 38 mm	T20	3,05 mm	8,2 mm	A2
4,8 mm	13 – 50 mm	T25	3,55 mm	9,5 mm	A2

Legende:
d = Schraubendurchmesser
l = Schraubenlänge
k = Kopfhöhe
d_k = Kopfdurchmesser
TX = Größe des Innensechsrund-Antriebs

FAQ

Wofür werden Bohrschrauben DIN 7504 Form M verwendet?
Sie werden hauptsächlich für Blechverbindungen eingesetzt, bei denen Bohren und Verschrauben in einem Arbeitsschritt erfolgen sollen.

Was ist der Vorteil des TX-Antriebs?
Der TX-Antrieb sorgt für eine bessere Kraftübertragung und reduziert das Abrutschen des Werkzeugs.

Muss man vorbohren?
In vielen Anwendungen ist kein Vorbohren erforderlich, da die Bohrspitze das Material selbstständig durchdringt.

Ist Edelstahl A2 für Außenbereiche geeignet?
Ja, Edelstahl A2 ist korrosionsbeständig und eignet sich für viele Außenanwendungen.

Passende Produkte

Unterlegscheiben DIN 125 Edelstahl A2
Unterlegscheiben zur Lastverteilung bei Schraubverbindungen in Metall- und Blechkonstruktionen.
Linsenkopf Blechschrauben ISO 14585 Edelstahl A2
Alternative Schrauben für Blechverbindungen ohne Bohrspitze.
Bohrschrauben mit Senkkopf DIN 7504 Edelstahl A2
Selbstbohrende Schrauben mit Senkkopf für bündige Blechverschraubungen.

Verwendungshinweis

Die Angaben beschreiben Ausführung und Werkstoff des Artikels. Eine Eignung für einen konkreten Anwendungsfall ist damit nicht zugesagt. Die Auswahl, Auslegung und Prüfung der Verbindung für den jeweiligen Einsatzzweck – einschließlich Belastung, Umgebungsmedium und Montagebedingungen – liegt beim Verwender. Der Artikel ist nicht als Bauteil für sicherheitskritische Anwendungen bestimmt.

Produkteigenschaft	Wert
Material:	Edelstahl A2
Größe:	4,8x50
Kopfform:	Linsenkopf
Länge:	50mm
Kopfdurchmesser:	9,5mm
Kopfhöhe:	3,55mm
Gewindeausführung:	Vollgewinde
Gewindeart:	Blechschraubengewinde
Durchmesser (innen):	4,1mm
Werkstoffnummer:	A2 V2A 1.4301
DIN:	DIN 7504
Antriebsgröße:	TX25
ISO:	ISO 15481
Antrieb:	TX Antreib
für Gewindegröße:	M4,8
Durchmesser (außen):	4,8mm
Farbe:	Silber
Form:	Form M
Bohrdurchmesser:	1,75-4,4mm
Gewindesteigung:	1,5mm
