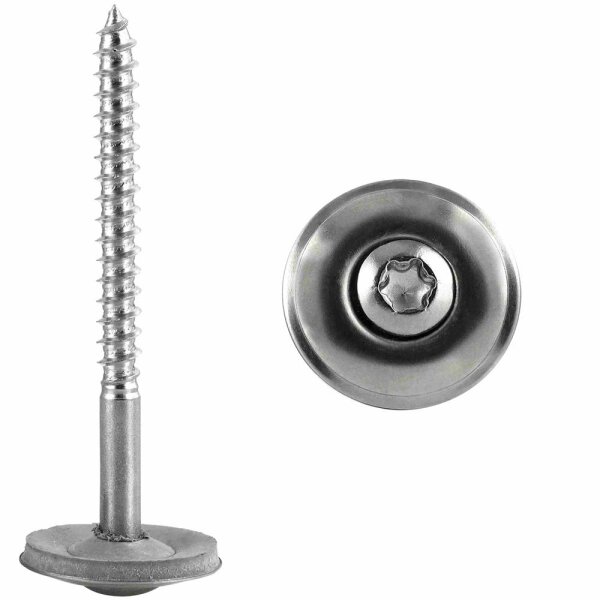

Spenglerschrauben TX TX25 mit Dichtscheibe 20 mm ähnlich DIN 7995, Edelstahl A2
Technische Beschreibung
Spenglerschrauben mit integrierter Dichtscheibe werden zur Befestigung von Profilblechen, Wellplatten sowie Dach- und Fassadenblechen auf Holzunterkonstruktionen eingesetzt. Das Holzgewinde erzeugt die erforderliche Haltekraft im Untergrund, während die Dichtscheibe die Durchdringung der Oberfläche an der Schraubstelle gegen Feuchtigkeit und Schmutz abdichtet.
Der TX-Antrieb TX25 ermöglicht eine definierte Drehmomentübertragung und unterstützt eine kontrollierte Montage. Die Dichtscheibe mit 20 mm Durchmesser sorgt für eine großflächige Auflage auf dem Blech und reduziert punktuelle Belastung an der Verschraubung.
Edelstahl A2 (V2A) bietet Korrosionsbeständigkeit für viele Anwendungen im Außenbereich sowie in feuchten Umgebungen.
Technische Eigenschaften
- Schraubentyp: Spenglerschraube / Wellplattenschraube
- Ausführung: mit integrierter Dichtscheibe
- Antrieb: TX TX25
- Gewindeart: Holzgewinde
- Werkstoff: Edelstahl A2 (V2A)
- Einsatz: Blechbefestigung auf Holzunterkonstruktionen
Anwendungsbereiche
- Well- und Trapezbleche auf Holzunterkonstruktionen
- Dach- und Fassadenbekleidungen aus Blech
- Verblechungen, Abdeckungen und Anschlüsse im Außenbereich
- Garten- und Nebenbaukonstruktionen mit Profilblech
Technische Daten
| d |
l |
dk
|
k |
Antrieb |
Dichtscheibe |
Material |
| 4,5 mm |
25 mm |
8,3 mm |
2,35 mm |
TX25 |
20 mm |
A2 |
| 4,5 mm |
35 mm |
8,3 mm |
2,35 mm |
TX25 |
20 mm |
A2 |
| 4,5 mm |
45 mm |
8,3 mm |
2,35 mm |
TX25 |
20 mm |
A2 |
| 4,5 mm |
60 mm |
8,3 mm |
2,35 mm |
TX25 |
20 mm |
A2 |
| 4,5 mm |
65 mm |
8,3 mm |
2,35 mm |
TX25 |
20 mm |
A2 |
| 4,5 mm |
80 mm |
8,3 mm |
2,35 mm |
TX25 |
20 mm |
A2 |
| 4,5 mm |
100 mm |
8,3 mm |
2,35 mm |
TX25 |
20 mm |
A2 |
| 4,5 mm |
120 mm |
8,3 mm |
2,35 mm |
TX25 |
20 mm |
A2 |
| 4,5 mm |
150 mm |
8,3 mm |
2,35 mm |
TX25 |
20 mm |
A2 |
Montage- oder Anwendungshinweise
- Schraubenlänge so wählen, dass eine ausreichende Einschraubtiefe in der Holzunterkonstruktion erreicht wird.
- Mit TX TX25 ansetzen und gleichmäßig anziehen, bis die Dichtscheibe flächig aufliegt.
- Nicht überdrehen: zu hohe Kompression kann die Dichtwirkung beeinträchtigen und das Blech verformen.
- Bei Profilblechen die Montageposition gemäß Systemvorgabe wählen (z.B. Hochsicke/Tiefsicke je nach Aufbau).
FAQ – Technische Fragen
Welche Aufgabe hat die Dichtscheibe bei Spenglerschrauben?
Sie dichtet die Durchdringung an der Schraubstelle ab und stellt eine flächige Auflage auf dem Blech her.
Für welche Untergründe ist diese Ausführung vorgesehen?
Für Holzunterkonstruktionen, da die Schraube ein Holzgewinde besitzt.
Warum TX TX25 statt Kreuzschlitz?
TX unterstützt eine stabile Drehmomentübertragung und reduziert das Risiko des Abrutschens beim Verschrauben.
Ist Edelstahl A2 für Außenanwendungen geeignet?
Edelstahl A2 ist korrosionsbeständig und wird häufig im Außenbereich eingesetzt; die Eignung hängt von der Umgebung (z.B. Chloride/Salznebel) ab.
Wann ist eine 20-mm-Dichtscheibe sinnvoll?
Wenn eine größere Auflagefläche erforderlich ist, z.B. bei dünneren Blechen oder wenn eine großflächigere Abdichtung gewünscht ist.
