Bohrschrauben mit Sechskantkopf und Bund Form K DIN 7504 – Edelstahl A2
Technische Beschreibung

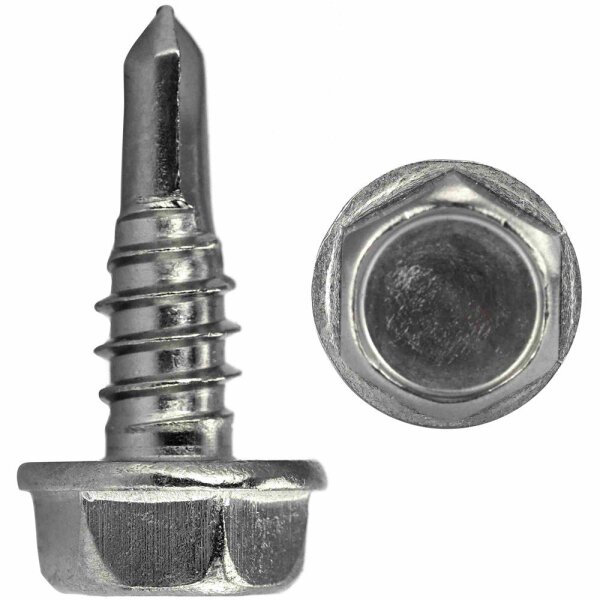

Bohrschrauben mit Sechskantkopf und Bund nach DIN 7504 Form K sind selbstbohrende Verbindungselemente für direkte Verschraubungen in dünnwandigen Metallbauteilen. Die Bohrspitze übernimmt das Anbohren des Werkstoffs, während das nachfolgende Gewinde das Einschneiden und Verbinden in einem Arbeitsgang ausführt. Dadurch entfällt in vielen Anwendungen ein separates Vorbohren.
Der Sechskantkopf mit Bund ermöglicht die Montage mit Steckschlüssel oder Nuss und sorgt für eine definierte Kraftübertragung. Der Bund vergrößert die Auflagefläche unter dem Kopf und unterstützt eine sichere Klemmung auf dem Bauteil. Diese Schrauben werden typischerweise für Blechverbindungen, Profile, Abdeckungen, Montagewinkel und metallische Unterkonstruktionen eingesetzt.
Edelstahl A2 V2A bietet eine gute Korrosionsbeständigkeit für Feuchträume und viele Außenanwendungen. Die Ausführung eignet sich für technische Montagearbeiten im Metallbau, Innenausbau, Anlagenbau und für allgemeine Befestigungen an dünnen Stahl- oder Edelstahlblechen.
Technische Eigenschaften
- Norm: DIN 7504 Form K
- Schraubentyp: Bohrschraube / selbstbohrende Blechschraube
- Kopfart: Sechskantkopf mit Bund
- Antrieb: Außensechskant
- Werkstoff: Edelstahl A2 V2A
- Funktion: Bohren, Gewindeformen und Verschrauben in einem Arbeitsgang
- Einsatzbereich: dünnwandige Bleche, Profile und metallische Unterkonstruktionen
Anwendungsbereiche
- Blechmontage im Metallbau
- Befestigung von Profilen und Abdeckungen
- Montage von Blech auf metallischen Unterkonstruktionen
- Anlagenbau und technische Ausbauten
- Innen- und Außenanwendungen mit korrosionsbeständigem Werkstoff
Technische Daten
| Bohrschrauben-Ø (d) |
Länge (l) |
Schlüsselweite (s) |
Material |
| 3,9 mm |
16 mm |
5,5 mm |
A2 |
| 4,2 mm |
von 13 bis 50 mm |
7 mm |
A2 |
| 4,8 mm |
von 16 bis 50 mm |
8 mm |
A2 |
| 5,5 mm |
von 19 bis 50 mm |
8 mm |
A2 |
| 6,3 mm |
von 16 bis 50 mm |
10 mm |
A2 |
Legende:
d = Schraubendurchmesser
l = Schraubenlänge
s = Schlüsselweite
Material = Werkstoff der Schraube
Montage- oder Anwendungshinweise
Die Schraube ist für dünnwandige Metallbauteile und profilierte Bleche ausgelegt. Für eine sichere Montage ist die passende Schlüsselweite des Werkzeugs zu verwenden. Die Bauteildicke und der Werkstoff müssen auf die Bohrleistung der jeweiligen Schraubengröße abgestimmt werden. Bei Edelstahl- oder härteren Blechen ist auf geeignete Drehzahl und kontrollierten Anpressdruck zu achten, um die Bohrspitze nicht thermisch zu überlasten.
FAQ – Technische Fragen
Wofür werden Bohrschrauben DIN 7504 Form K verwendet?
Sie werden für direkte Verschraubungen in dünnen Blechen und metallischen Profilen eingesetzt, wenn Bohren und Befestigen in einem Arbeitsgang erfolgen sollen.
Was ist der Vorteil des Sechskantkopfs mit Bund?
Der Sechskantkopf ermöglicht eine sichere Montage mit Nuss oder Steckschlüssel, während der Bund die Auflagefläche unter dem Kopf vergrößert.
Sind diese Schrauben für Holz geeignet?
Diese Ausführung ist primär für Blech- und Metallverbindungen konstruiert, nicht für klassische Holzverschraubungen.
Kann Edelstahl A2 im Außenbereich verwendet werden?
Ja, Edelstahl A2 ist korrosionsbeständig und für viele Außenanwendungen geeignet. Für stark chloridhaltige Umgebungen kann A4 erforderlich sein.
Muss vorgebohrt werden?
In vielen Anwendungen nicht, da die Bohrspitze das Vorbohren ersetzt. Maßgeblich sind jedoch Werkstoff und Blechdicke.
Kompatible und verwandte Produkte
Verwendungshinweis
Die Angaben beschreiben Ausführung und Werkstoff des Artikels. Eine Eignung für einen konkreten Anwendungsfall ist damit nicht zugesagt. Die Auswahl, Auslegung und Prüfung der Verbindung für den jeweiligen Einsatzzweck – einschließlich Belastung, Umgebungsmedium und Montagebedingungen – liegt beim Verwender. Der Artikel ist nicht als Bauteil für sicherheitskritische Anwendungen bestimmt.
