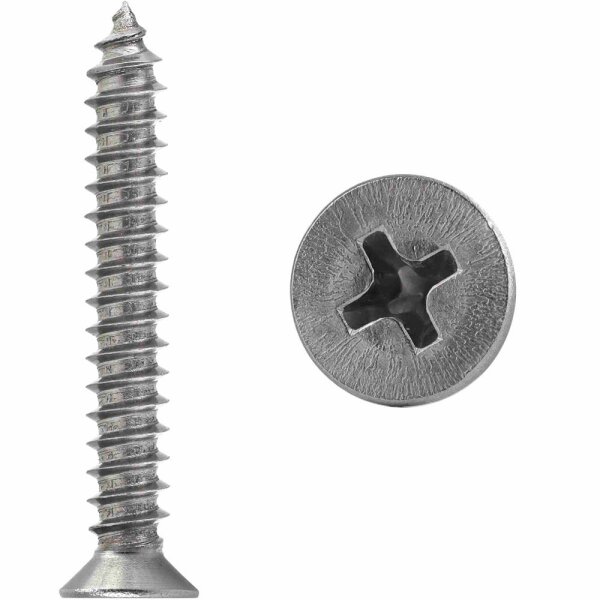

Senk-Blechschrauben DIN 7982 mit Kreuzschlitz H aus Edelstahl A2
Technische Beschreibung
Blechschrauben mit Senkkopf nach DIN 7982 sind selbstschneidende Schrauben zur direkten Verbindung von dünnen Blechen, Metallprofilen sowie leichten Konstruktionselementen. Durch die spitze Form C schneiden sich die Schrauben beim Einschrauben selbstständig in das Material und erzeugen ein passendes Gewinde.
Der Senkkopf ermöglicht eine bündige Montage in der Oberfläche des Werkstücks. Dadurch eignet sich diese Schraubenart besonders für Anwendungen, bei denen eine glatte Oberfläche ohne überstehenden Schraubenkopf erforderlich ist.
Der Kreuzschlitz-Antrieb H ermöglicht eine präzise Kraftübertragung und eine einfache Montage mit gängigen Schraubwerkzeugen.
Gefertigt aus Edelstahl A2 sind diese Blechschrauben korrosionsbeständig und eignen sich sowohl für Anwendungen im Innenbereich als auch im Außenbereich.
Technische Eigenschaften
- Norm: DIN 7982
- Kopfform: Senkkopf
- Antrieb: Kreuzschlitz H
- Gewindeart: selbstschneidendes Blechgewinde
- Spitze: Form C mit Spitze
- Werkstoff: Edelstahl A2
- Einsatzbereich: Metallbau, Montage, Profilbleche, Gehäusebau
Technische Daten
| d (mm) |
Kopfdurchmesser dk (mm) |
Kopfhöhe k (mm) |
Antrieb |
Material |
| 2,2 |
4,3 |
1,3 |
H2 |
A2 |
| 2,9 |
5,5 |
1,7 |
H2 |
A2 |
| 3,5 |
6,8 |
2,1 |
H2 |
A2 |
| 3,9 |
7,5 |
2,3 |
H2 |
A2 |
| 4,2 |
8,1 |
2,5 |
H2 |
A2 |
| 4,8 |
9,5 |
3 |
H2 |
A2 |
| 5,5 |
10,8 |
3,4 |
H3 |
A2 |
| 6,3 |
12,4 |
3,8 |
H3 |
A2 |
Maßdefinition gemäß technischem Schema
| Symbol |
Bezeichnung |
Beschreibung |
| d |
Gewindedurchmesser |
Nenndurchmesser der Blechschraube |
| dk
|
Kopfdurchmesser |
Außendurchmesser des Senkkopfes |
| k |
Kopfhöhe |
Höhe des Schraubenkopfes |
| l |
Länge |
Gesamtlänge der Schraube ohne Kopf |
Anwendungsbereiche
- Verbindung von dünnen Blechen
- Fassaden- und Profilblechmontage
- Montage von Metallgehäusen
- Metall- und Anlagenbau
- Installationen im Innen- und Außenbereich
FAQ – Häufige Fragen
Müssen Blechschrauben vorgebohrt werden?
Bei dünnen Blechen meist nicht. Bei dickeren Materialien empfiehlt sich eine Vorbohrung.
Ist Edelstahl A2 für Außenbereiche geeignet?
Ja, Edelstahl A2 besitzt eine gute Korrosionsbeständigkeit und eignet sich für viele Außenanwendungen.
Was bedeutet Form C?
Form C beschreibt die spitze Ausführung der Schraube, die das selbstschneidende Einschrauben erleichtert.
