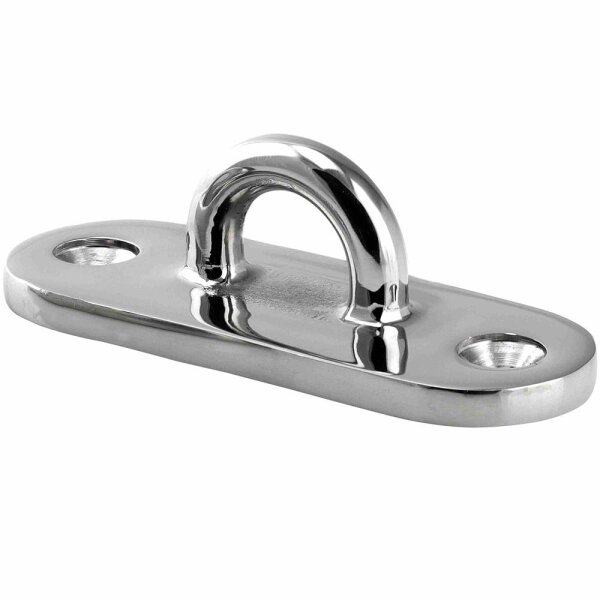

Augplatte 100mm Typ C

Artikelnummer: FOS-VAR326-188224-4-100-1
Kategorie: Augplatten
Hersteller: FASTON

14,89 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	13,35 €*
5	12,39 €*
10	12,06 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

Augplatte, U-förmig, länglich, aus Edelstahl A2/A4

Produktbeschreibung

Die Augplatte (auch als Wandhaken bezeichnet) bietet ein U-förmiges Auge auf einer länglichen Montageplatte mit zwei Befestigungslöchern. Sie dient zum Befestigen von Leinen, Seilen oder Wanddekorationen. Die Größen 75/88/100 mm sind aus Edelstahl A4 (V4A), die Größen 36/40/50 mm aus Edelstahl A2 (V2A).

Technische Eigenschaften

Werkstoff: Edelstahl A4 (V4A) bei 75/88/100 mm; Edelstahl A2 (V2A) bei 36/40/50 mm
Ausführung: U-förmiges Auge, 2 Befestigungslöcher
Größen (Gesamtlänge): 36 mm bis 100 mm
Einsatz: Innen- und Außenbereich

Technische Daten

Gesamtlänge A	Breite B	Innere Weite W	Materialdurchmesser D	Höhe H	Höhe H₁	Lochdurchmesser D₅	Lochdurchmesser D₆	Material
75 mm	22 mm	16 mm	7,5 mm	24 mm	5 mm	6,7 mm	13 mm	A4
88 mm	32 mm	19 mm	8 mm	28 mm	5,5 mm	6,7 mm	13 mm	A4
100 mm	36 mm	22 mm	9 mm	34 mm	6 mm	6,7 mm	13 mm	A4
36 mm	36 mm	17 mm	5 mm	23 mm	8 mm	3 mm	–	A2
40 mm	40 mm	17 mm	6 mm	26 mm	8 mm	3 mm	–	A2
50 mm	50 mm	23,5 mm	8 mm	32 mm	10 mm	3 mm	–	A2

Legende:
A = Gesamtlänge
B = Breite der Montageplatte
W = Innere Weite des Auges
D = Materialdurchmesser
H = Gesamthöhe
Bei 36/40/50 mm: H₁ = Höhe der Platte, D₅ = Lochdurchmesser

Anwendungsbereiche

Befestigen von Leinen, Seilen oder Wanddekorationen
Aufhängen von Taschen, Schaukeln oder Hängematten
Befestigen von Sonnensegeln

Montagehinweise

Die Augplatte wird mit Schrauben durch die vorgesehenen Bohrungen befestigt.

FAQ

Sind alle Größen aus demselben Werkstoff?
Nein: Die Größen 75/88/100 mm sind aus Edelstahl A4, die Größen 36/40/50 mm aus Edelstahl A2.

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

Augplatte 45mm – U-förmiges Auge auf rechteckiger Platte.
Augplatte 50mm – U-förmiges Auge auf rautenförmiger Platte.
Augplatten – weitere Augplattentypen im Überblick.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
