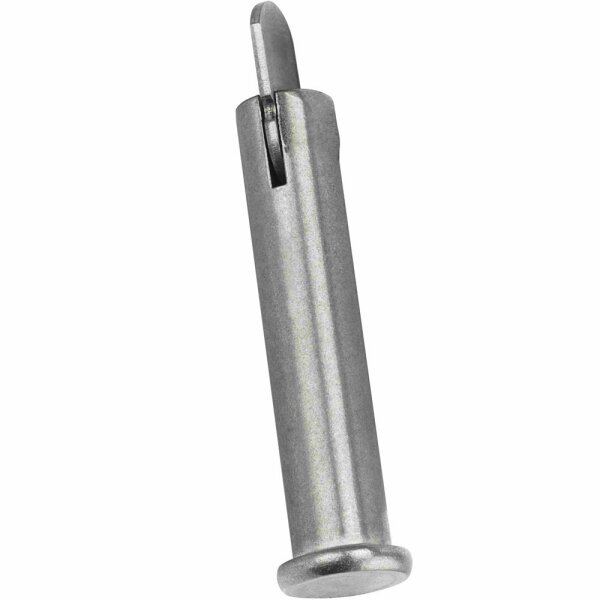

Klappbolzen 6x65mm Edelstahl A2

Artikelnummer: FOS-VAR204-8356-2-06x65-1
Kategorie: Klappbolzen
Hersteller: FASTON

6,89 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	6,57 €*
5	6,36 €*
10	6,29 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

Klappbolzen aus Edelstahl A2 (V2A)

Produktbeschreibung

Der Klappbolzen (Klappnasenbolzen) besitzt eine federbelastete Klappnase, die den Bolzen nach dem Einstecken sicher in Position hält. Er dient der Lagesicherung verbundener Bauteile in einer Richtung, die nicht die Hauptbelastungsrichtung im Betrieb ist.

Technische Eigenschaften

Werkstoff: Edelstahl A2 (V2A)
Ausführung: mit federbelasteter Klappnase
Größen (Durchmesser × Länge): 6×20 mm bis 10×55 mm
Einsatz: Innen- und Außenbereich

Technische Daten

Durchmesser d	Gesamtlänge L	Länge L₁	Material
6 mm	20 mm	12 mm	A2
6 mm	26 mm	18 mm	A2
6 mm	31 mm	23 mm	A2
6 mm	56 mm	48 mm	A2
6 mm	65 mm	57 mm	A2
8 mm	28 mm	20 mm	A2
8 mm	34 mm	25 mm	A2
8 mm	38 mm	30 mm	A2
8 mm	43 mm	35 mm	A2
10 mm	35 mm	25 mm	A2
10 mm	45 mm	35 mm	A2
10 mm	55 mm	45 mm	A2

Legende:
d = Durchmesser
L = Gesamtlänge
L₁ = Länge (Einstecklänge)

Anwendungsbereiche

Lagesicherung verbundener Bauteile
Verbindungstechnik im Innen- und Außenbereich

Montagehinweise

Der Klappbolzen wird eingesteckt; die federbelastete Klappnase sichert ihn selbstständig gegen Herausrutschen. Zum Entfernen wird die Nase manuell zurückgeklappt.

FAQ

Wie wird der Klappbolzen gesichert?
Eine federbelastete Klappnase hält den Bolzen nach dem Einstecken automatisch in Position.

Passende Produkte

Steckbolzen – mit Lochung für Splint oder Sicherungsstift.
Steckbolzen mit Kugelsicherung – werkzeuglos lösbare Sicherung.
U-Bolzen – U-förmige Bügelschraube zum Befestigen runder Profile.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
