U-Bolzen 5x48mm

Artikelnummer: FOS-VAR333-188034-4-050-1
Kategorie: U-Bolzen
Hersteller: FASTON

4,29 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	3,89 €*
5	3,71 €*
10	3,53 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

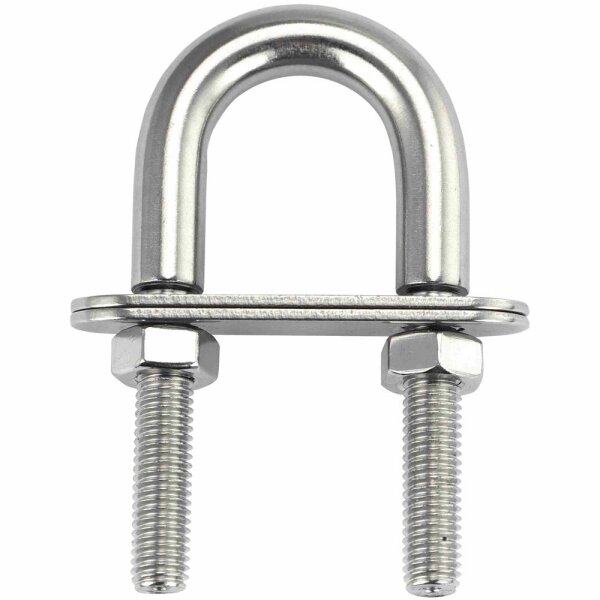

U-Bolzen aus Edelstahl A4 (V4A)

Produktbeschreibung

Der U-Bolzen (auch U-Bügel oder Bügelschraube genannt) ist ein U-förmig gebogener Gewindebolzen zum Befestigen runder Profile, Rohre oder Stangen auf einer Grundfläche. Zwei Unterlegscheiben decken die Bohrungen ab, der U-Bolzen wird mit Muttern festgeschraubt. Das Gewinde ist bei Bedarf kürzbar. Werkstoff Edelstahl A4 (V4A).

Technische Eigenschaften

Werkstoff: Edelstahl A4 (V4A)
Ausführung: U-förmig, mit Gewindeenden
Größen (Gewinde-Ø × Gewindelänge): 4×30 mm bis 6×42 mm
Einsatz: Innen- und Außenbereich

Technische Daten

Gewinde-Ø D₁	Material-Ø D	Achsabstand L	Gewindelänge L₁	Länge L₂	Material
4 mm	5 mm	30 mm	30 mm	62 mm	A4
5 mm	6 mm	36 mm	48 mm	78 mm	A4
6 mm	8 mm	36 mm	42 mm	80 mm	A4

Legende:
D = Material-Ø
D₁ = Gewinde-Ø
L = Achsabstand
L₁ = Gewindelänge
L₂ = Länge

Anwendungsbereiche

Befestigen runder Profile, Rohre oder Stangen
Verbindungstechnik im Innen- und Außenbereich

Montagehinweise

Das zu befestigende Rundprofil wird in den Bügel eingelegt, die Gewindeenden werden durch die Grundfläche geführt und mit Unterlegscheiben und Muttern verschraubt. Das Gewinde lässt sich bei Bedarf ablängen.

FAQ

Kann das Gewinde gekürzt werden?
Ja, das Gewinde ist bei Bedarf auf die passende Länge kürzbar.

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

U-Bolzen – U-förmige Bügelschraube zum Befestigen runder Profile.
Steckbolzen – mit Lochung für Splint oder Sicherungsstift.
Klappbolzen – mit federbelasteter Klappnase zur Lagesicherung.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
