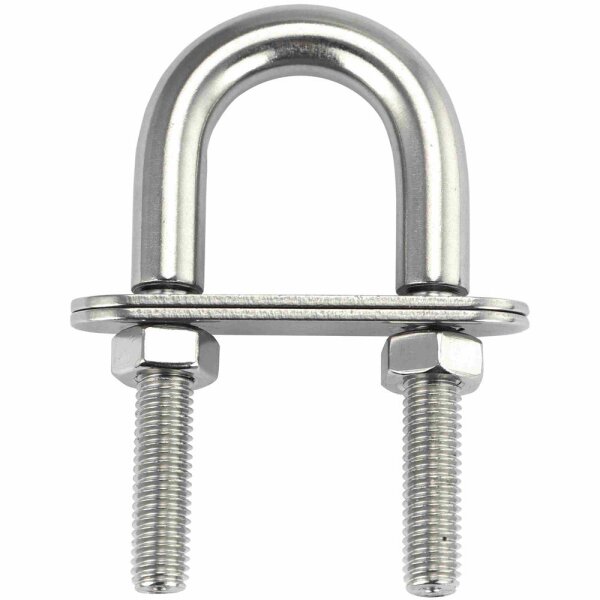

U-Bolzen 8x40mm

Artikelnummer: FOS-VAR334-188230-4-080800-1
Kategorie: U-Bolzen
Hersteller: FASTON

6,99 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	6,03 €*
5	5,44 €*
10	5,24 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

U-Bolzen aus Edelstahl A2/A4

Produktbeschreibung

Der U-Bolzen (auch U-Bügel oder Bügelschraube genannt) ist ein U-förmig gebogener Gewindebolzen zum Befestigen runder Profile, Rohre oder Stangen auf einer Grundfläche. Zwei Unterlegscheiben decken die Bohrungen ab, der U-Bolzen wird mit Muttern festgeschraubt. Das Gewinde ist bei Bedarf kürzbar. Diese Größe ist wahlweise in Edelstahl A2 (V2A) oder A4 (V4A) erhältlich, die übrigen Größen dieser Familie in A4 (V4A).

Technische Eigenschaften

Werkstoff: Edelstahl A2 (V2A) oder A4 (V4A), je nach Variante
Ausführung: U-förmig, mit Gewindeenden
Größen (Gewinde-Ø × Gewindelänge): 8×40 mm bis 12×85 mm
Einsatz: Innen- und Außenbereich

Technische Daten

Gewinde-Ø D₁	Material-Ø D	Achsabstand L	Gewindelänge L₁	Länge L₂
8 mm	10 mm	35 mm	40 mm	80 mm
8 mm	10 mm	45 mm	52 mm	100 mm
10 mm	12 mm	50 mm	35 mm	90 mm
10 mm	12 mm	50 mm	80 mm	130 mm
12 mm	14 mm	60 mm	85 mm	150 mm

Legende:
D = Material-Ø
D₁ = Gewinde-Ø
L = Achsabstand
L₁ = Gewindelänge
L₂ = Länge

Anwendungsbereiche

Befestigen runder Profile, Rohre oder Stangen
Verbindungstechnik im Innen- und Außenbereich

Montagehinweise

Das zu befestigende Rundprofil wird in den Bügel eingelegt, die Gewindeenden werden durch die Grundfläche geführt und mit Unterlegscheiben und Muttern verschraubt. Das Gewinde lässt sich bei Bedarf ablängen.

FAQ

Ist diese Größe auch in A2 erhältlich?
Die Größe 8×40 mm ist sowohl in Edelstahl A2 (V2A) als auch in A4 (V4A) erhältlich; die übrigen Größen in A4 (V4A).

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

U-Bolzen – U-förmige Bügelschraube zum Befestigen runder Profile.
Steckbolzen – mit Lochung für Splint oder Sicherungsstift.
Klappbolzen – mit federbelasteter Klappnase zur Lagesicherung.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
