Schäkel D=10 geschweift ähnl. DIN 82101 Edelstahl A4

Schäkel D=10 geschweift ähnl. DIN 82101 Edelstahl A4

Artikelnummer: FOS-VAR131-12319-4-100-1
Kategorie: Geschweift
Hersteller: FASTON

5,39 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	4,57 €*
5	4,08 €*
10	3,91 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

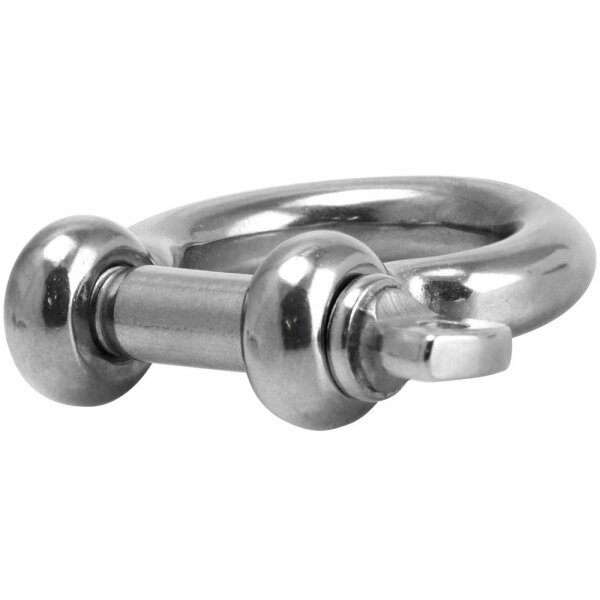

Schäkel, geschweift, ähnl. DIN 82101, aus Edelstahl A4 (V4A)

Produktbeschreibung

Der geschweifte Schäkel (auch als Kuhmaulschäkel bezeichnet) besitzt einen breiten, runden Bügel und dient zum Verbinden von Drähten, Seilen oder anderen Verbindungselementen über einen abnehmbaren Bolzen. Die geschweifte Form bietet Platz auch für dickere Seile. Werkstoff Edelstahl A4 (V4A).

Technische Eigenschaften

Werkstoff: Edelstahl A4 (V4A)
Norm: ähnl. DIN 82101
Ausführung: geschweifte (runde) Bauform, mit Steckbolzen
Größen (Durchmesser): 4 mm bis 16 mm
Einsatz: Innen- und Außenbereich

Technische Daten

Durchmesser d	Innere Weite a	Innere Länge l	Innerer Bügeldurchmesser d₁	Material
4 mm	8 mm	16 mm	14 mm	A4
5 mm	10 mm	20 mm	17 mm	A4
6 mm	12 mm	24 mm	21 mm	A4
8 mm	16 mm	32 mm	28 mm	A4
10 mm	20 mm	40 mm	35 mm	A4
12 mm	24 mm	48 mm	42 mm	A4
14 mm	28 mm	56 mm	49 mm	A4
16 mm	32 mm	64 mm	56 mm	A4

Legende:
d = Durchmesser
a = Innere Weite
l = Innere Länge
d₁ = Innerer Bügeldurchmesser

Anwendungsbereiche

Verbinden von Drähten, Seilen oder anderen Verbindungselementen
Aufnahme auch dickerer Seile durch die breite Bügelform
Verbindungstechnik im Innen- und Außenbereich

Montagehinweise

Der Bolzen wird herausgedreht, das Seil oder Bauteil in den Bügel eingelegt und der Bolzen anschließend wieder fest eingedreht.

FAQ

Wofür eignet sich die geschweifte Bauform besonders?
Der breite, runde Bügel bietet auch dickeren Seilen ausreichend Platz.

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

Schäkel, lang – lange Bauform für dünnere Seile mit viel Spielraum.
Schäkel, kurz – platzsparende, kompakte Bauform.
Kauschen – schützen das Seilauge vor Verschleiß.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
