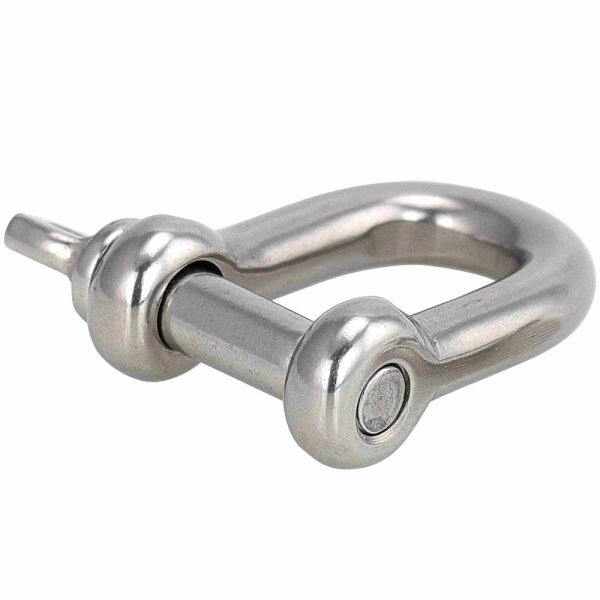

Schäkel D=16 kurz ähnl. DIN 82101 Edelstahl A4

Schäkel D=16 kurz ähnl. DIN 82101 Edelstahl A4

Artikelnummer: FOS-VAR130-12317-4-160-1
Kategorie: Kurz
Hersteller: FASTON

16,49 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	15,33 €*
5	14,63 €*
10	14,40 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

Schäkel, kurz, ähnl. DIN 82101, aus Edelstahl A4 (V4A)

Produktbeschreibung

Der Schäkel in kurzer Bauform (auch als Schäkelhaken oder Malotte bezeichnet) dient zum Verbinden von Seilen oder Drähten über einen abnehmbaren Bolzen. Die kurze Bauform ist besonders platzsparend. Werkstoff Edelstahl A4 (V4A).

Technische Eigenschaften

Werkstoff: Edelstahl A4 (V4A)
Norm: ähnl. DIN 82101
Ausführung: kurze, platzsparende Bauform, mit Steckbolzen
Größen (Durchmesser): 4 mm bis 25 mm
Einsatz: Innen- und Außenbereich

Technische Daten

Durchmesser d	Innere Weite a	Innere Länge h	Material
4 mm	8 mm	16 mm	A4
5 mm	10 mm	20 mm	A4
6 mm	12 mm	24 mm	A4
8 mm	16 mm	32 mm	A4
10 mm	20 mm	40 mm	A4
12 mm	24 mm	48 mm	A4
14 mm	28 mm	56 mm	A4
16 mm	32 mm	64 mm	A4
19 mm	38 mm	76 mm	A4
22 mm	44 mm	88 mm	A4
25 mm	50 mm	100 mm	A4

Legende:
d = Durchmesser
a = Innere Weite
h = Innere Länge

Anwendungsbereiche

Verbinden von Seilen oder Drähten
Schnelles Austauschen von Seilen oder Drähten durch abnehmbaren Bolzen
Verbindungstechnik im Innen- und Außenbereich, platzsparend

Montagehinweise

Der Bolzen wird herausgedreht, das Seil oder Bauteil in den Bügel eingelegt und der Bolzen anschließend wieder fest eingedreht.

FAQ

Worin unterscheidet sich die kurze von der langen Bauform?
Die kurze Bauform ist platzsparender, bietet aber einen kleineren Innenraum als die lange Bauform.

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

Schäkel, lang – lange Bauform für dünnere Seile mit viel Spielraum.
Schäkel, gedreht – Bauform mit viel Bewegungsspielraum für das Seil.
Kauschen – schützen das Seilauge vor Verschleiß.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
