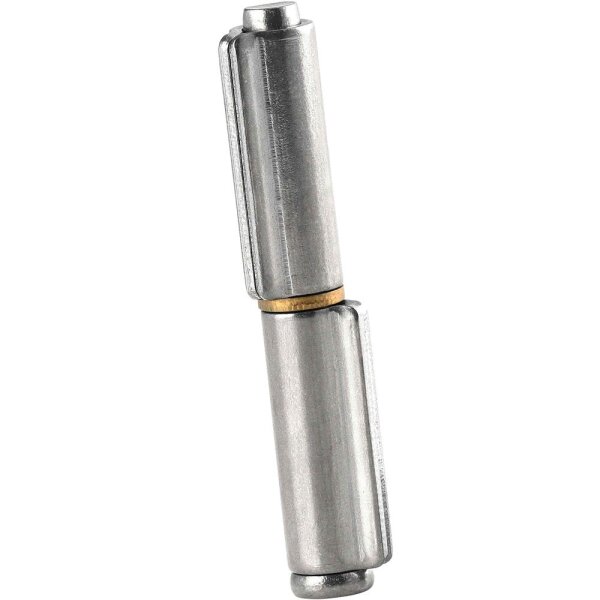

Anschweisscharnier 140mm Edelstahl A2

Artikelnummer: FOS-VAR363-1881284140
Kategorie: Scharniere
Hersteller: FASTON

14,29 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	10,74 €*
5	8,61 €*
10	7,89 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

Anschweisscharnier, rund, aus Edelstahl A2 (V2A)

Produktbeschreibung

Das Anschweisscharnier besitzt runde Gelenkösen, die an Metallbauteilen angeschweißt werden und eine bewegliche Verbindung zwischen zwei Bauteilen bilden, z. B. Türen, Deckelplatten oder Klappen an Fahrzeugen. Werkstoff Edelstahl A2 (V2A).

Technische Eigenschaften

Werkstoff: Edelstahl A2 (V2A)
Ausführung: rund, zum Anschweißen
Größen (Gesamtlänge): 60 mm bis 148 mm
Einsatz: Außenbereich, für Schweißverbindung mit Metallbauteilen

Technische Daten

Gesamtlänge L	Breite B	Länge Öse C	Maß R	Ø Bolzen D	Materialstärke SP	Ø Öffnung	Material
60 mm	15 mm	27 mm	2 mm	12 mm	2 mm	8 mm	A2
80 mm	15 mm	37 mm	2 mm	12 mm	2 mm	8 mm	A2
100 mm	18 mm	46 mm	2,2 mm	14,5 mm	2 mm	10 mm	A2
120 mm	21 mm	55 mm	2,2 mm	16,5 mm	2 mm	10 mm	A2
140 mm	21 mm	65 mm	2,5 mm	16,5 mm	2,5 mm	11 mm	A2
100 mm (3-teilig)	18 mm	21,5 / 46 mm	2 mm	14,5 mm	2 mm	10 mm	A2
120 mm (3-teilig)	21 mm	27 / 55 mm	2 mm	16,5 mm	2 mm	10 mm	A2
140 mm (3-teilig)	21 mm	32 / 65 mm	2 mm	16,5 mm	2 mm	11 mm	A2
118 mm (Flachscharnier)	87 mm	27 / 49,8 mm	–	14 mm	2 mm	10 mm	A2
148 mm (Flachscharnier)	96 mm	33 / 67,7 mm	–	18 mm	2,5 mm	12 mm	A2

Legende:
L = Gesamtlänge, B = Breite, C = Länge der Gelenköse(n), R = Versatzmaß, D = Bolzendurchmesser, SP = Materialstärke

Hinweis: Diese Familie umfasst drei Bauformen (2-teilig rund, 3-teilig rund, großformatiges Flachscharnier), die je nach Größe unterschiedlich ausfallen.

Anwendungsbereiche

Anschweißen an Edelstahltüren, Klappen oder Deckel
Bewegliche Verbindung zwischen zwei Bauteilen aus Metall

Montagehinweise

Beide Scharnierteile werden an den zu verbindenden Metallbauteilen angeschweißt und bilden anschließend eine bewegliche, langlebige Verbindung.

FAQ

Wie wird das Anschweisscharnier befestigt?
Beide Flügel werden an Metallbauteilen angeschweißt, nicht verschraubt.

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

Anschweisscharnier 60mm – Rundscharnier zum Anschweißen.
Anschweisscharnier R-62mm – Flachscharnier zum Anschweißen, rechts.
Scharniere – weitere Scharniertypen und -größen im Überblick.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
