Federscharnier 10mm Doppel

Artikelnummer: FOS-VAR282-188079-4-100-1
Kategorie: Scharniere
Hersteller: FASTON

79,59 €

inkl. 19% USt. ,

ab	Stückpreis / Stk
2	76,63 €*
5	74,83 €*
10	74,23 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

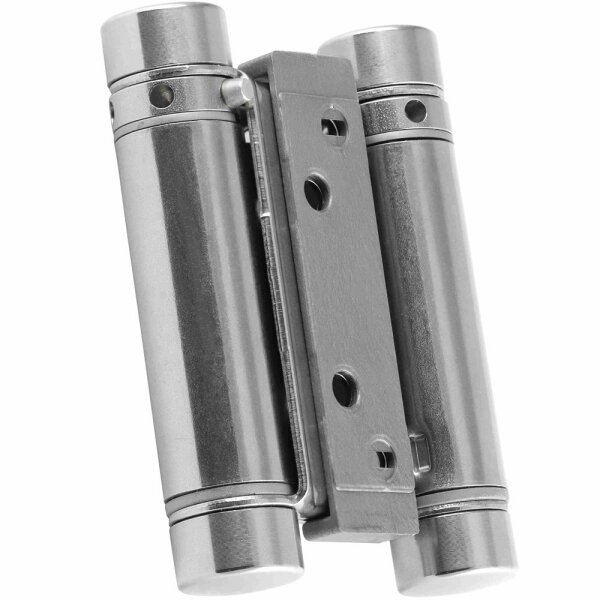

Federscharnier, doppelt, aus Edelstahl A2 (V2A)

Produktbeschreibung

Das doppelte Federscharnier verbindet zwei Bauteile über zwei federbelastete Gelenkrollen und kehrt nach dem Öffnen selbstständig in die Ausgangsposition zurück. Werkstoff Edelstahl A2 (V2A).

Technische Eigenschaften

Werkstoff: Edelstahl A2 (V2A)
Ausführung: zweiteiliges Scharnier mit Gelenkstift
Größen: 75 mm bis 100 mm (Breite)
Einsatz: Innen- und Außenbereich

Technische Daten

Breite	Länge	Innere Länge	Scharnier-Ø	Loch-Ø	Material
75 mm	34 mm	28 mm	21 mm	5,5 mm	A2
100 mm*	37 mm	33 mm	21 mm	5,5 mm	A2

Legende:
Breite = Breite der Montageplatte
Länge = Länge je Federrolle
Innere Länge = nutzbare Länge innerhalb der Rolle
Scharnier-Ø = Außendurchmesser der Federrolle
Loch-Ø = Durchmesser der Befestigungslöcher

Anwendungsbereiche

Bewegliche Verbindung zweier Bauteile, z. B. Türen, Deckel oder Klappen
Selbstschließende Verbindungen, z. B. Klappen oder Türen
Verbindungstechnik im Innen- und Außenbereich

Montagehinweise

Die beiden Scharnierflügel werden an den zu verbindenden Bauteilen befestigt (verschraubt oder angeschweißt, je nach Ausführung). Das Scharnier ermöglicht danach eine Drehbewegung um die Gelenkachse.

FAQ

Wie wird das Scharnier montiert?
Je nach Ausführung wird es verschraubt oder angeschweißt; anschließend ermöglicht der Gelenkstift die Drehbewegung.

Hinweis: * Für die Artikelbezeichnung „10mm" liegt keine passende Zeichnungszeile vor; vermutlich ist „100mm" gemeint (siehe Audit-Hinweis).

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

Scharniere – weitere Scharniertypen und -größen im Überblick.
Scharnier 70x38mm – kompaktes Flachscharnier.
Scharnier 134x65mm – großformatiges Flachscharnier.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
