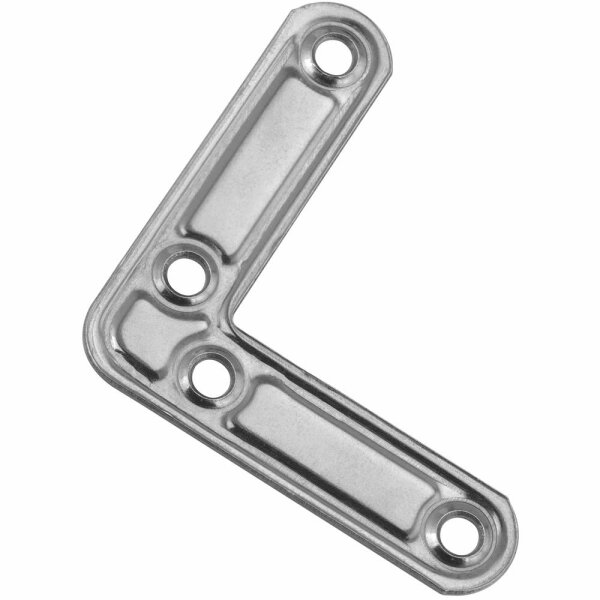

Montagewinkel 40mm

Artikelnummer: FOS-VAR304-188074-4-40-1
Kategorie: Montagewinkel
Hersteller: FASTON

3,93 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	2,62 €*
5	1,55 €*
10	1,19 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

Montagewinkel aus Edelstahl A2 (V2A)

Produktbeschreibung

Der Montagewinkel ist ein 90°-Winkel mit einem Langloch im waagerechten und zwei Rundlöchern im senkrechten Schenkel. Er sorgt bei Holz- und Metallkonstruktionen für einen genauen rechten Winkel und kann als Eckverbinder eingesetzt werden. Werkstoff Edelstahl A2 (V2A).

Technische Eigenschaften

Werkstoff: Edelstahl A2 (V2A)
Ausführung: 90°-Winkel, 1 Langloch, 2 Rundlöcher
Größen: 40 mm, 50 mm, 60 mm, 70 mm

Technische Daten

Länge L	Breite A	Weite B	Loch-Ø C	Höhe S	Material
40 mm	15 mm	40 mm	3,8 mm	2,3 mm	A2
50 mm	15 mm	50 mm	3,8 mm	2,3 mm	A2
60 mm	15 mm	60 mm	3,8 mm	2,3 mm	A2
70 mm	15 mm	70 mm	3,8 mm	2,3 mm	A2

Legende:
L = Länge, A = Breite, B = Weite
C = Lochdurchmesser, S = Höhe (Materialstärke)

Anwendungsbereiche

Herstellen rechtwinkliger Verbindungen an Holz- und Metallkonstruktionen
Eckverbinder zur Verstärkung zweier Bauteile

Montagehinweise

Der Montagewinkel wird mit Schrauben durch das Langloch und die beiden Rundlöcher befestigt. Für die Schraubverbindung eignen sich passende Senkkopfschrauben.

FAQ

Wozu dient das Langloch?
Das Langloch ermöglicht einen gewissen Toleranzausgleich bei der Montage, bevor der Winkel endgültig festgeschraubt wird.

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

Winkel, gerade – flache Verbindungslasche mit zwei Löchern.
Montageblech – gerades Lochblech zum Verbinden.
Stützprofilen – weitere Montage- und Stützprofile im Überblick.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
