Aug-Walzterminal für D=3mm Edelstahl A4

Artikelnummer: FOS-VAR122-12326-4-030-1
Kategorie: Walzterminal Aug
Hersteller: FASTON

6,03 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	4,02 €*
5	2,63 €*
10	1,96 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Weitere Ideen für Ihr Projekt

3,0 mm Drahtseil 7x19 weich Edelstahl A4

2,64 € *

Drahtseil-Klemmring 3mm Edelstahl A4

4,79 € *

Kausche Schwere Form 3mm

1,69 € *

Ring 3x30 geschweißt poliert Edelstahl A4

1,29 € *

S-Haken D=3 Symmetrisch Edelstahl A4

1,19 € *

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

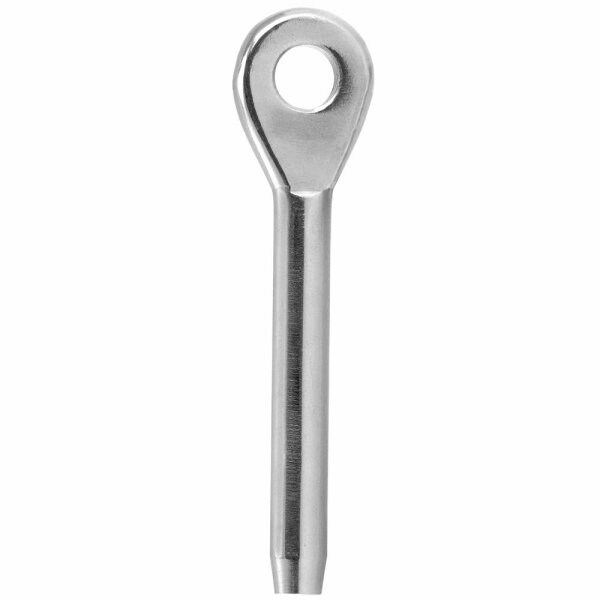

Aug-Walzterminal aus Edelstahl A4 (V4A)

Produktbeschreibung

Das Aug-Walzterminal dient zum Verpressen eines Drahtseilendes mit einer Öse. Das Drahtseil wird in die Bohrung eingeführt und der Bolzen anschließend verwalzt, sodass das Seil dauerhaft gesichert ist. Werkstoff Edelstahl A4 (V4A).

Technische Eigenschaften

Werkstoff: Edelstahl A4 (V4A)
Ausführung: Walzterminal mit Öse
Größen: für Drahtseil-Ø 3 mm bis 8 mm

Technische Daten

Für Drahtseil-Ø o	Achsabstand l	Stärke s	Loch-Ø d₁	Breite b	Innere Länge l₁	Durchmesser d₃	Material
3 mm	55 mm	4 mm	6,5 mm	14 mm	36 mm	6,4 mm	A4
4 mm	65 mm	6 mm	8,5 mm	18 mm	39 mm	7,5 mm	A4
5 mm	80 mm	7 mm	10 mm	22 mm	50 mm	9 mm	A4
6 mm	94 mm	8 mm	12,5 mm	28 mm	62 mm	12,5 mm	A4
8 mm	124 mm	10 mm	14,5 mm	32 mm	85 mm	16 mm	A4

Legende:
o = Durchmesser für das Drahtseil
l = Achsabstand, s = Stärke des Endstücks
d₁ = Lochdurchmesser der Öse, b = Breite der Öse
l₁ = innere Länge (Einstecktiefe), d₃ = Außendurchmesser des Terminals

Anwendungsbereiche

Verpressen von Drahtseilenden mit einer Öse zum Ein- und Aushängen
Montage von Sonnensegeln, Verdecken oder Segeln auf Schiffen und Booten

Montagehinweise

Das Drahtseil wird bis zum Anschlag in die Bohrung des Terminals eingeführt und anschließend mit einer geeigneten Presszange verwalzt. Die Verpressung ist fachgerecht und mit passendem Werkzeug für den jeweiligen Drahtseildurchmesser auszuführen.

FAQ

Wie wird das Drahtseil im Terminal befestigt?
Das Seilende wird eingeführt und das Terminal mit einer Presszange verwalzt, wodurch das Seil dauerhaft und formschlüssig gesichert wird.

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

Gewinde-Walzterminal – Walzterminal mit Außengewinde.
Gabel-Walzterminal – Walzterminal mit geschweißter Gabel.
Terminal – weitere Walz- und Schraubterminals im Überblick.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
