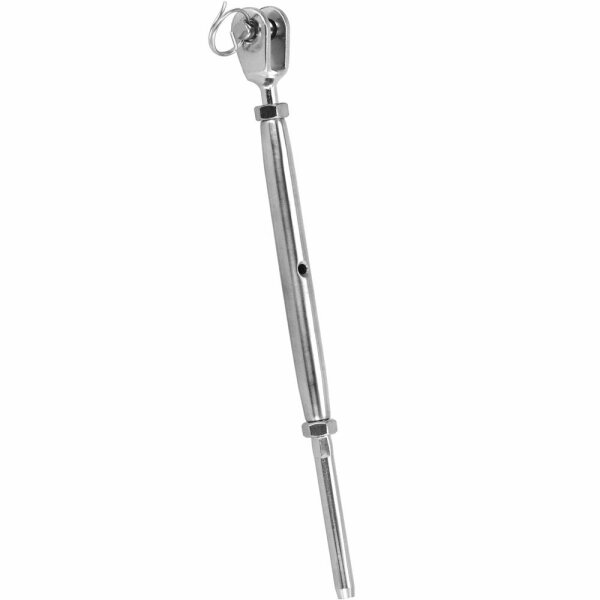

Wantenspanner D=5 M10 Gabel/Drahtseil geschweißt geschlossen Edelstahl A4

Wantenspanner D=5 M10 Gabel/Drahtseil geschweißt geschlossen Edelstahl A4

Artikelnummer: FOS-VAR141-12322-4-050-1
Kategorie: Gabel/Drahtseil geschlossen
Hersteller: FASTON

17,09 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	14,58 €*
5	13,06 €*
10	12,55 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

Wantenspanner Gabel/Drahtseil, geschlossen, aus Edelstahl A4 (V4A)

Produktbeschreibung

Der Wantenspanner (auch Segelspanner genannt) dient zum Spannen und Justieren von Drahtseilen, z. B. der Wanten eines Segelboots. Diese Ausführung besitzt auf der einen Seite einen Gabelkopf, auf der anderen Seite ein Walzterminal zum direkten Verpressen des Drahtseils. Über die beiden gegenläufigen Gewinde lässt sich die Länge stufenlos verstellen und anschließend mit der Sechskantmutter kontern. Werkstoff Edelstahl A4 (V4A).

Technische Eigenschaften

Werkstoff: Edelstahl A4 (V4A)
Ausführung: geschlossenes Mittelteil, ein Ende Gabelkopf mit Bolzen, ein Ende Walzterminal für Drahtseil
Größen: für Drahtseil-Ø 3 mm bis 8 mm / Gewinde M6 bis M16

Technische Daten

Für Drahtseil-Ø o	Gewinde d	Länge 1 l₁	Länge 2 l₂	Bolzen-Ø b	Innere Breite a	Innere Länge k	Material
3 mm	M6	175 mm	245 mm	6 mm	7,5 mm	10 mm	A4
4 mm	M8	200 mm	275 mm	8 mm	11 mm	11 mm	A4
5 mm	M10	230 mm	320 mm	9 mm	12 mm	14 mm	A4
6 mm	M12	285 mm	400 mm	12 mm	14 mm	20 mm	A4
8 mm	M16	360 mm	500 mm	16 mm	17 mm	26 mm	A4

Legende:
o = Durchmesser für das Drahtseil, d = Gewindedurchmesser
l₁ = Länge zwischen Gabelauge und Verpressstelle, l₂ = Gesamtlänge
b = Bolzendurchmesser, a = innere Breite, k = innere Länge der Gabel

Anwendungsbereiche

Spannen und Justieren von Wanten und Stagen bei Segelbooten
Direkte Verbindung mit einem Drahtseilende ohne zusätzliches Terminal

Montagehinweise

Das Drahtseil wird in das Walzterminal-Ende eingeführt und verwalzt, der Gabelkopf mit einem Bolzen am Gegenstück befestigt. Die Länge wird über die beiden gegenläufigen Gewinde eingestellt und anschließend mit der Sechskantmutter gekontert.

FAQ

Muss das Drahtseil zusätzlich mit einem separaten Terminal verpresst werden?
Nein, das Walzterminal-Ende ist bereits Bestandteil des Wantenspanners und wird direkt mit dem Drahtseilende verpresst.

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

Wantenspanner Gabel/Drahtseil, geschlossen – ein Ende zum direkten Verpressen des Drahtseils.
Edelstahl Drahtseil – passendes Drahtseil für die Gabel/Drahtseil-Ausführung.
Wantenspanner – weitere Wantenspanner-Bauformen im Überblick.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
