Wantenspanner Gabel-Gabel M16

Artikelnummer: FOS-VAR216-188245-4-16-1
Kategorie: Gabel/Gabel gedreht
Hersteller: FASTON

113,09 €

inkl. 19% USt. ,

ab	Stückpreis / Stk
2	107,95 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

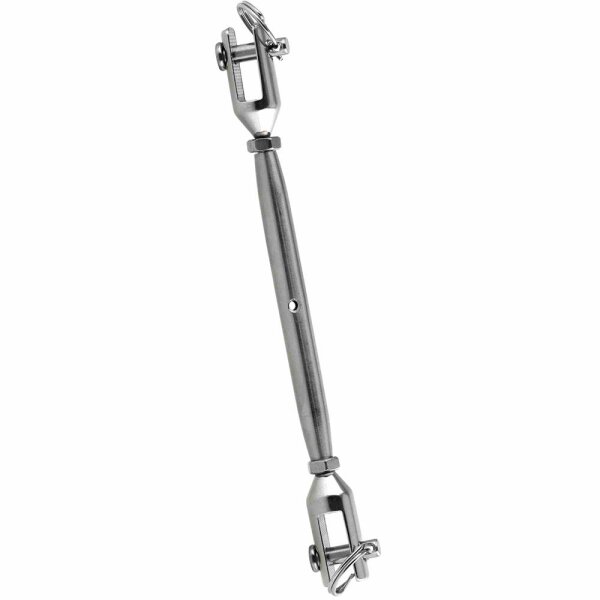

Wantenspanner Gabel/Gabel, gedreht, aus Edelstahl A4 (V4A)

Produktbeschreibung

Der Wantenspanner (auch Segelspanner genannt) dient zum Spannen und Justieren von Seilen oder Drähten, z. B. der Wanten eines Segelboots. Diese Ausführung besitzt ein aus dem Vollen gedrehtes Mittelteil mit beidseitigem Gabelkopf. Über die beiden gegenläufigen Gewinde lässt sich die Länge stufenlos verstellen und anschließend mit den Sechskantmuttern kontern. Werkstoff Edelstahl A4 (V4A).

Technische Eigenschaften

Werkstoff: Edelstahl A4 (V4A)
Ausführung: gedrehtes Mittelteil, beidseitig Gabelkopf mit Bolzen
Größen: M4 bis M16

Technische Daten

Gewinde D₁	Länge L	Länge 1 L₁	Länge 2 L₂	Bolzen-Ø D	Innere Breite A	Innere Länge H	Material
M4	70 mm	110 mm	165 mm	4 mm	5,5 mm	7,8 mm	A4
M5	80 mm	142 mm	190 mm	5 mm	6,5 mm	10 mm	A4
M6	95 mm	163 mm	230 mm	6 mm	7,5 mm	11 mm	A4
M8	105 mm	185 mm	255 mm	8 mm	11 mm	11 mm	A4
M10	125 mm	220 mm	300 mm	9 mm	12 mm	14 mm	A4
M12	150 mm	275 mm	380 mm	12 mm	14 mm	21 mm	A4
M14	165 mm	300 mm	415 mm	12 mm	15 mm	22 mm	A4
M16	190 mm	345 mm	480 mm	16 mm	17 mm	26 mm	A4

Legende:
D₁ = Gewindedurchmesser, L = Länge des Mittelteils
L₁/L₂ = Außenlängen, D = Bolzendurchmesser, A = innere Breite, H = innere Länge der Gabel

Anwendungsbereiche

Spannen und Justieren von Wanten und Stagen bei Segelbooten
Spannen von Sonnensegeln oder Seilkonstruktionen im Außenbereich

Montagehinweise

Beide Gabelköpfe werden mit einem Bolzen an den Gegenstücken befestigt. Die Länge wird über die beiden gegenläufigen Gewinde eingestellt und anschließend mit den Sechskantmuttern gekontert.

FAQ

Worin unterscheidet sich diese Ausführung von der geschlossenen Standardausführung?
Das Mittelteil ist aus dem Vollen gedreht statt aus offenem oder geschlossenem Blech gefertigt, was eine besonders formstabile Bauweise ergibt.

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

Wantenspanner Gabel/Gabel, geschlossen – Standardausführung mit zwei Gabelenden.
Wantenspanner Gabel/Gabel, offen – offene Bauweise mit sichtbaren Gewindestiften.
Wantenspanner – weitere Wantenspanner-Bauformen im Überblick.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
