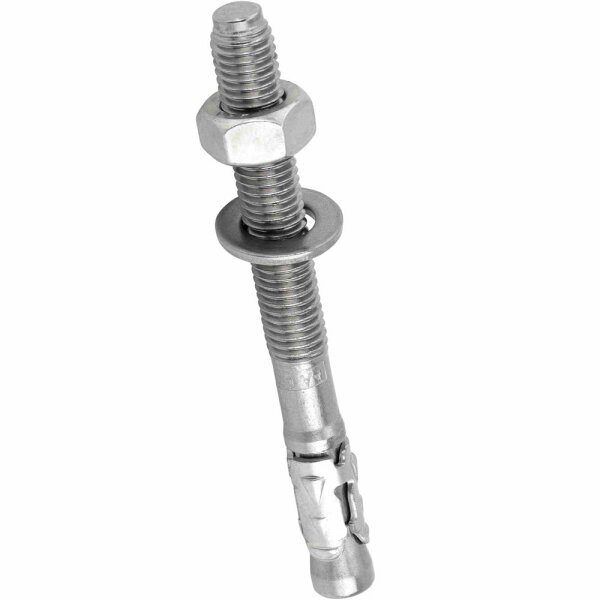

Bolzenanker aus Edelstahl A4 – Schwerlastanker / Keilanker
Technische Beschreibung
Bolzenanker aus Edelstahl A4 werden für Schwerlastbefestigungen in Beton eingesetzt. Der Anker funktioniert nach dem Spreizprinzip. Beim Anziehen der Mutter wird der Konus in den Spreizclip gezogen, wodurch sich der Anker im Bohrloch gegen die Bohrlochwand presst und eine kraftschlüssige Verbindung entsteht.
Die Montage erfolgt typischerweise als Durchsteckmontage. Nach dem Bohren des Lochs wird der Anker durch das Anbauteil in das Bohrloch eingesetzt und anschließend mit dem vorgeschriebenen Drehmoment angezogen. Der Bolzenanker ist unmittelbar nach der Montage belastbar und eignet sich für mittelschwere bis schwere Befestigungen.
Der Werkstoff Edelstahl A4 (V4A) bietet eine hohe Korrosionsbeständigkeit und eignet sich daher für Außenbereiche, feuchte Umgebungen sowie Anwendungen mit erhöhter Korrosionsbeanspruchung.
Technische Eigenschaften
- Produkttyp: Bolzenanker / Schwerlastanker / Keilanker
- Montageart: Durchsteckmontage
- Werkstoff: Edelstahl A4 (V4A)
- Funktionsprinzip: Spreizanker mit Konus
- Belastbarkeit: sofort nach Montage
- Einsatzbereich: Innen- und Außenbereich
Anwendungsbereiche
- Befestigung von Stahlkonstruktionen
- Montage von Geländern und Konsolen
- Befestigung von Kabeltrassen
- Montage von Maschinen und Anlagen
- Befestigung von Fassadenelementen
- Montage von Metall- und Holzunterkonstruktionen
Technische Daten
| d1 Durchmesser |
Klemmstärke |
l Länge |
f Gewindelänge |
d2 Außen-Ø |
Material |
| 8 |
4 |
68 |
30 |
8 |
A4 |
| 8 |
10 |
75 |
30 |
8 |
A4 |
| 8 |
25 |
90 |
40 |
8 |
A4 |
| 8 |
50 |
115 |
60 |
8 |
A4 |
| 8 |
70 |
135 |
80 |
8 |
A4 |
| 8 |
100 |
165 |
80 |
8 |
A4 |
| 10 |
10 |
90 |
40 |
10 |
A4 |
| 10 |
25 |
105 |
55 |
10 |
A4 |
| 10 |
35 |
115 |
55 |
10 |
A4 |
| 10 |
55 |
135 |
85 |
10 |
A4 |
| 10 |
75 |
155 |
85 |
10 |
A4 |
| 10 |
105 |
185 |
85 |
10 |
A4 |
| 12 |
10 |
110 |
65 |
12 |
A4 |
| 12 |
20 |
120 |
65 |
12 |
A4 |
| 12 |
45 |
145 |
85 |
12 |
A4 |
| 12 |
70 |
170 |
85 |
12 |
A4 |
| 12 |
100 |
200 |
85 |
12 |
A4 |
| 16 |
10 |
130 |
65 |
16 |
A4 |
| 16 |
30 |
150 |
85 |
16 |
A4 |
| 16 |
60 |
185 |
85 |
16 |
A4 |
| 16 |
100 |
220 |
85 |
16 |
A4 |
Montagehinweise
Das Bohrloch wird mit dem passenden Durchmesser in den Beton gebohrt. Anschließend wird der Bolzenanker durch das Anbauteil in das Bohrloch eingeschlagen. Durch das Anziehen der Mutter wird der Spreizmechanismus aktiviert und der Anker im Beton verankert.
Für eine sichere Befestigung sollte das empfohlene Anzugsdrehmoment eingehalten werden.
FAQ – Technische Fragen
In welchen Baustoffen können Bolzenanker eingesetzt werden?
Bolzenanker sind für Befestigungen in Beton und anderen massiven Baustoffen geeignet.
Wann wird ein Schwerlastanker verwendet?
Bei Befestigungen mit mittleren bis hohen Lasten, z.B. Stahlkonstruktionen, Geländer oder Maschinen.
Was bedeutet Durchsteckmontage?
Der Anker wird durch das zu befestigende Bauteil in das Bohrloch eingesetzt.
Ist der Anker sofort belastbar?
Ja, Bolzenanker können nach der Montage unmittelbar belastet werden.
Warum Edelstahl A4?
Edelstahl A4 bietet eine hohe Korrosionsbeständigkeit und eignet sich für Außenbereiche und aggressive Umgebungen.
