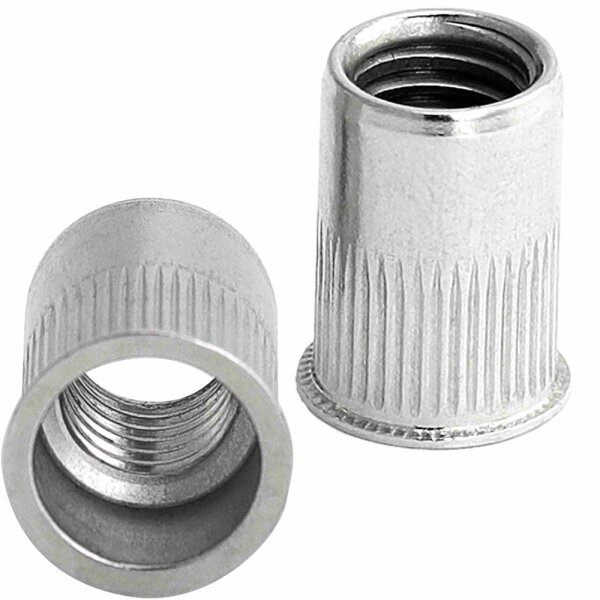

Einnietmuttern kleiner Senkkopf Rundschaft gerändelt offen Edelstahl A2
Technische Beschreibung
Einnietmuttern mit kleinem Senkkopf werden zur Herstellung eines belastbaren metrischen Gewindes in dünnwandigen Bauteilen eingesetzt. Sie ermöglichen Schraubverbindungen in Blechen, Profilen oder Hohlkörpern, wenn die Rückseite des Bauteils nicht zugänglich ist und daher keine konventionelle Mutter verwendet werden kann.
Der gerändelte Rundschaft erhöht die Verdrehsicherung der Nietmutter im Grundmaterial und verbessert die Kraftübertragung während der Montage. Beim Setzvorgang wird der hintere Bereich der Nietmutter plastisch verformt und klemmt sich formschlüssig im Material fest. Dadurch entsteht eine dauerhafte und belastbare Gewindeverbindung.
Der kleine Senkkopf ermöglicht eine nahezu bündige Integration in die Bauteiloberfläche und eignet sich besonders für Anwendungen, bei denen eine flache oder optisch reduzierte Verbindung erforderlich ist. Durch die offene Bauform kann eine Schraube vollständig durch das Gewinde geführt werden.
Gefertigt aus Edelstahl A2 (Werkstoff 1.4301) sind diese Blindnietmuttern korrosionsbeständig und für Anwendungen im Innenbereich sowie für viele Außenanwendungen geeignet.
Technische Eigenschaften
- Typ: Einnietmutter / Blindnietmutter
- Kopf: kleiner Senkkopf
- Schaft: Rundschaft gerändelt
- Ausführung: offen
- Gewinde: metrisches Innengewinde
- Werkstoff: Edelstahl A2 (1.4301)
- Korrosionsbeständigkeit: geeignet für Innen- und Außenanwendungen
Anwendungsbereiche
- Gewindeverbindungen in dünnen Blechen
- Metall- und Profilkonstruktionen
- Maschinen- und Anlagenbau
- Fahrzeugbau und Karosserieanwendungen
- Montagesysteme mit eingeschränktem Zugang zur Rückseite
Technische Daten
| Gewinde |
Länge l1 |
Schaft Ø d2 |
Kopf Ø d3 |
Setzmaß l2 |
Kopfhöhe k |
Klemmbereich |
Material |
| M3 |
9 mm |
4,8 mm |
5,8 mm |
4,5 mm |
0,8 mm |
0,5 – 2,0 mm |
Edelstahl A2 |
| M4 |
10 mm |
5,9 mm |
7 mm |
5,2 mm |
0,8 mm |
0,5 – 2,5 mm |
Edelstahl A2 |
| M5 |
11,5 mm |
6,9 mm |
8 mm |
5,7 mm |
0,8 mm |
0,5 – 2,5 mm |
Edelstahl A2 |
| M6 |
14 mm |
8,9 mm |
10 mm |
6,5 mm |
0,8 mm |
0,5 – 3,0 mm |
Edelstahl A2 |
| M8 |
15,5 mm |
10,9 mm |
12 mm |
7,5 mm |
0,8 mm |
0,5 – 3,0 mm |
Edelstahl A2 |
| M10 |
19,5 mm |
12,9 mm |
14,5 mm |
9 mm |
1 mm |
0,8 – 3,5 mm |
Edelstahl A2 |
| M12 |
24 mm |
15,9 mm |
17,6 mm |
10 mm |
1 mm |
1,5 – 3,5 mm |
Edelstahl A2 |
Montage- oder Anwendungshinweise
Die Montage erfolgt mit einer geeigneten Nietmutternzange oder einem pneumatischen Setzwerkzeug. Vor dem Setzen muss eine Bohrung entsprechend dem Außendurchmesser der Nietmutter vorbereitet werden. Beim Setzvorgang wird der hintere Teil der Nietmutter gestaucht und bildet eine formschlüssige Verbindung mit dem Grundmaterial.
Der Klemmbereich der Nietmutter muss zur Materialstärke des Bauteils passen, damit eine sichere Verankerung im Werkstück gewährleistet ist.
FAQ – Technische Fragen
Wann werden Einnietmuttern eingesetzt?
Einnietmuttern werden verwendet, wenn ein belastbares Gewinde in dünnem Material benötigt wird und nur einseitiger Zugang zum Bauteil vorhanden ist.
Welche Funktion hat der gerändelte Rundschaft?
Die Rändelung erhöht die Verdrehsicherung der Nietmutter und verbessert die Haftung im Werkstoff.
Warum wird ein kleiner Senkkopf verwendet?
Der kleine Senkkopf ermöglicht eine nahezu bündige Oberfläche und reduziert den Aufbau der Verbindung.
Sind Edelstahl A2 Nietmuttern korrosionsbeständig?
Edelstahl A2 besitzt eine gute Korrosionsbeständigkeit und eignet sich für viele Anwendungen im Innen- und Außenbereich.
