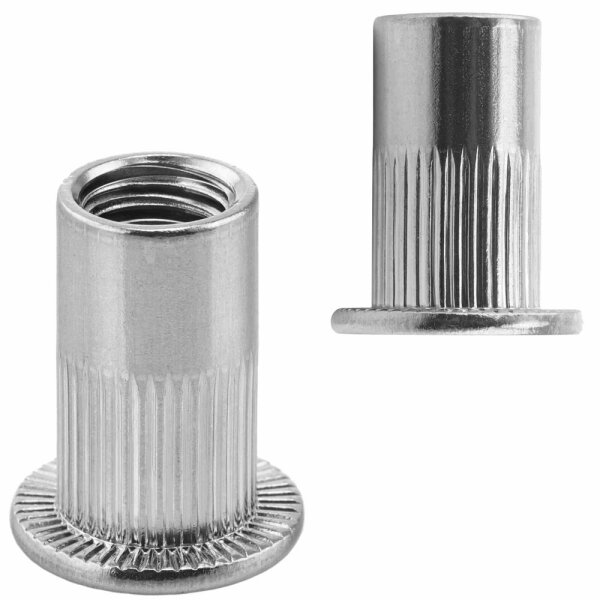

Flachkopf Einnietmuttern Rundschaft offen gerändelt Edelstahl A2
Technische Beschreibung
Flachkopf Einnietmuttern (Blindnietmuttern) erzeugen ein dauerhaft nutzbares metrisches Innengewinde in dünnwandigen Blechen, Profilen und Hohlkörpern, wenn die Rückseite des Bauteils nicht zugänglich ist. Nach dem Setzvorgang steht ein wieder lösbares Gewinde für Schraubverbindungen zur Verfügung.
Der gerändelte Rundschaft erhöht die Verdrehsicherung im Grundmaterial und reduziert das Mitdrehen beim Anziehen der Schraube. Der Flachkopf liefert eine definierte, großflächige Auflage auf der Bauteiloberfläche und ist geeignet, wenn keine Senkung vorgesehen ist oder eine größere Kopfauflage gefordert wird.
Edelstahl A2 (V2A) bietet eine gute Korrosionsbeständigkeit für zahlreiche Anwendungen im Metallbau, Maschinenbau und in der Montage. Die offene Ausführung ermöglicht eine flexible Schraubenwahl bei üblichen metrischen Verbindungselementen.
Technische Eigenschaften
- Typ: Einnietmutter / Blindnietmutter
- Kopf: Flachkopf
- Schaft: Rundschaft gerändelt
- Ausführung: offen
- Gewinde: metrisches Innengewinde
- Werkstoff: Edelstahl A2 (V2A)
- Funktion: Gewindeerzeugung in dünnwandigen Bauteilen bei einseitigem Zugang
Anwendungsbereiche
- Blech- und Profilkonstruktionen
- Maschinen- und Anlagenbau
- Metallbau, Gehäuse- und Rahmenbau
- Fahrzeugbau und Karosserietechnik
- Montagepunkte in Hohlprofilen und dünnwandigen Bauteilen
Technische Daten
| Gewinde |
Länge l1 |
Schaft Ø d2 |
Kopf Ø d3 |
Setzmaß l2 |
Setzkopfhöhe k |
Klemmbereich |
Material |
| M3 |
10 mm |
4,9 mm |
7 mm |
4,7 mm |
0,9 mm |
0,5 – 2,0 mm |
Edelstahl A2 |
| M4 |
10 mm |
5,9 mm |
9 mm |
5,5 mm |
1,0 mm |
0,3 – 3,0 mm |
Edelstahl A2 |
| M4 |
11,5 mm |
5,9 mm |
9 mm |
7,5 mm |
1,0 mm |
3,1 – 4,0 mm |
Edelstahl A2 |
| M5 |
12 mm |
6,9 mm |
10 mm |
6,0 mm |
1,0 mm |
0,3 – 3,0 mm |
Edelstahl A2 |
| M5 |
15 mm |
6,9 mm |
10 mm |
8,0 mm |
1,0 mm |
3,1 – 4,0 mm |
Edelstahl A2 |
| M6 |
14,5 mm |
8,9 mm |
13 mm |
8,0 mm |
1,5 mm |
0,5 – 3,0 mm |
Edelstahl A2 |
| M6 |
16 mm |
8,9 mm |
13 mm |
10 mm |
1,5 mm |
3,1 – 4,5 mm |
Edelstahl A2 |
| M8 |
16 mm |
10,9 mm |
16 mm |
8,5 mm |
1,5 mm |
0,5 – 3,0 mm |
Edelstahl A2 |
| M8 |
18,5 mm |
10,9 mm |
16 mm |
11 mm |
1,5 mm |
3,1 – 5,5 mm |
Edelstahl A2 |
| M10 |
17 mm |
12,9 mm |
19 mm |
10 mm |
2,0 mm |
0,5 – 3,0 mm |
Edelstahl A2 |
| M10 |
22 mm |
12,9 mm |
19 mm |
13 mm |
2,0 mm |
3,1 – 6,0 mm |
Edelstahl A2 |
| M12 |
23 mm |
15,9 mm |
23 mm |
12 mm |
2,0 mm |
1,0 – 4,0 mm |
Edelstahl A2 |
Montage- oder Anwendungshinweise
Die Montage erfolgt mit einer geeigneten Nietmutternzange oder einem pneumatischen Setzwerkzeug. Es ist eine Bohrung im Bauteil entsprechend dem Außendurchmesser der Nietmutter herzustellen. Beim Setzvorgang wird der Nietbereich der Mutter gestaucht und bildet die tragende Verbindung auf der Rückseite des Werkstücks.
Der Klemmbereich ist auf die Materialstärke abzustimmen. Bei Überschreitung oder Unterschreitung des Klemmbereichs kann die Setzverbindung nicht die vorgesehene Halte- und Verdrehfestigkeit erreichen.
FAQ – Technische Fragen
Wofür werden Flachkopf Einnietmuttern eingesetzt?
Für die Herstellung eines metrischen Gewindes in dünnwandigen Bauteilen, wenn nur einseitiger Zugang möglich ist.
Warum ist der Rundschaft gerändelt?
Die Rändelung verbessert die Verdrehsicherung im Grundmaterial und reduziert das Mitdrehen bei der Verschraubung.
Wann ist Flachkopf gegenüber Senkkopf sinnvoll?
Wenn keine Senkung vorhanden ist oder eine größere Kopfauflage auf der Bauteiloberfläche benötigt wird.
Ist Edelstahl A2 für Außenanwendungen geeignet?
Edelstahl A2 ist korrosionsbeständig und wird häufig im Außenbereich eingesetzt, abhängig von der Umgebungsbelastung.
