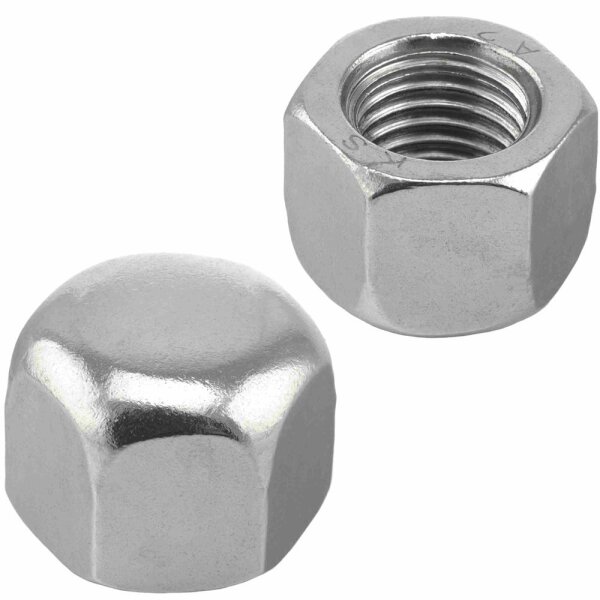

Hutmuttern DIN 917 – niedrige Form aus Edelstahl A2
Technische Beschreibung
Hutmuttern nach DIN 917 sind Sechskantmuttern mit geschlossener, leicht abgerundeter Oberseite. Sie werden eingesetzt, um Schraubenenden abzudecken und gleichzeitig eine sichere Schraubverbindung herzustellen. Die geschlossene Bauform schützt das Gewinde vor Beschädigungen sowie vor Schmutz und Feuchtigkeit.
Im Vergleich zu klassischen Hutmuttern nach DIN 1587 besitzt die DIN-917-Variante eine niedrigere Bauform. Dadurch eignet sie sich besonders für Anwendungen mit begrenztem Bauraum oder bei Konstruktionen, bei denen eine flachere Abschlussmutter benötigt wird.
Der Werkstoff Edelstahl A2 bietet eine gute Korrosionsbeständigkeit und ermöglicht den Einsatz sowohl in Feuchträumen als auch im Außenbereich.
Technische Eigenschaften
- Norm: DIN 917
- Typ: Hutmuttern / Kappenmuttern niedrige Form
- Gewindeart: metrisches Innengewinde
- Werkstoff: Edelstahl A2
- Korrosionsbeständig und rostfrei
- Montage mit Schraubenschlüssel oder Stecknuss
Anwendungsbereiche
- Metall- und Stahlkonstruktionen
- Möbel- und Innenausbau
- Geländer- und Außengeländerkonstruktionen
- Spielgeräte und mechanische Konstruktionen
- Schutzabdeckung von herausstehenden Schraubgewinden
Technische Daten
| Gewinde d |
Eckmaß e |
Höhe h |
Schlüsselweite s |
Gewindetiefe t |
Material |
| M3 |
6,08 |
5 |
5,5 |
3,5 |
A2 |
| M4 |
7,66 |
5,5 |
7 |
4,64 |
A2 |
| M5 |
8,79 |
7 |
8 |
5,44 |
A2 |
| M6 |
11,05 |
9 |
10 |
7,29 |
A2 |
| M8 |
14,38 |
12 |
13 |
9,79 |
A2 |
| M10 |
17,77 |
14 |
17 (16) |
11,35 |
A2 |
| M12 |
20,03 |
16 |
19 (18) |
13,15 |
A2 |
| M14 |
23,75 |
18 |
22 (24) |
15,35 |
A2 |
| M16 |
26,75 |
20 |
24 |
16,65 |
A2 |
| M18 |
29,56 |
22 |
27 |
18,58 |
A2 |
| M20 |
32,95 |
25 |
30 |
20,58 |
A2 |
| M22 |
35,03 |
28 |
31 |
22,42 |
A2 |
| M24 |
39,55 |
30 |
36 |
24,42 |
A2 |
| M27 |
45,2 |
32 |
40 |
26,42 |
A2 |
| M30 |
50,85 |
34 |
46 |
28,42 |
A2 |
Legende:
d = Gewindedurchmesser
h = Höhe der Mutter
s = Schlüsselweite
e = Eckmaß
t = Gewindetiefe
Montage- oder Anwendungshinweise
Hutmuttern werden auf ein metrisches Außengewinde aufgeschraubt und mit einem Schraubenschlüssel oder einer Stecknuss angezogen. Sie werden häufig verwendet, wenn herausstehende Schraubenenden verdeckt und gleichzeitig geschützt werden sollen. Durch die geschlossene Kappe wird das Gewinde vor Korrosion und mechanischer Beschädigung geschützt.
FAQ – Technische Fragen
Wofür werden Hutmuttern DIN 917 verwendet?
Sie dienen zum Abdecken von Schraubenenden und schützen das Gewinde sowie angrenzende Bauteile.
Was ist der Unterschied zwischen DIN 917 und DIN 1587?
DIN 917 besitzt eine niedrigere Bauform, während DIN 1587 eine höhere Kappenform aufweist.
Warum werden Hutmuttern eingesetzt?
Sie erhöhen die Sicherheit, da keine scharfen oder herausstehenden Schraubenenden sichtbar sind.
Ist Edelstahl A2 für den Außenbereich geeignet?
Ja, Edelstahl A2 ist korrosionsbeständig und eignet sich für viele Anwendungen im Außenbereich.
