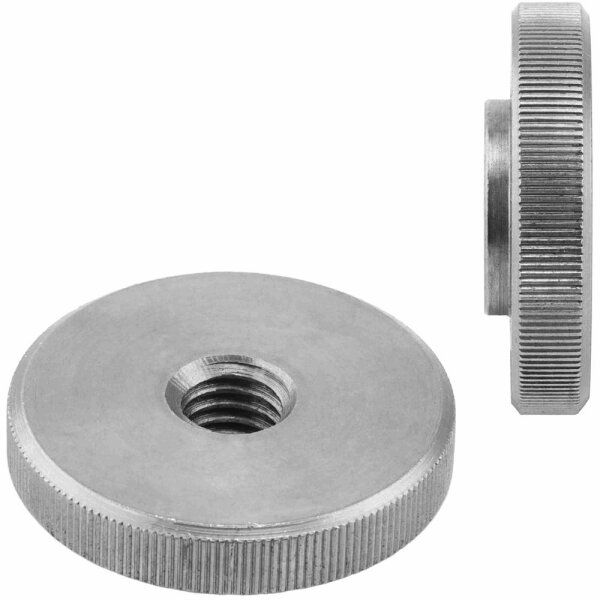

Rändelmuttern niedrige Form DIN 467 aus Edelstahl A1
Technische Beschreibung
Rändelmuttern nach DIN 467 in niedriger Form sind für manuell lösbare und wiederholt betätigte Schraubverbindungen ausgelegt. Durch den umlaufend gerändelten Rand kann die Mutter ohne zusätzliches Werkzeug von Hand angezogen und gelöst werden.
Die niedrige Bauform ermöglicht den Einsatz bei begrenztem Bauraum. Edelstahl A1 ist für spanende Bearbeitung optimiert und bietet Korrosionsbeständigkeit unter normalen Umgebungsbedingungen. Die Ausführung eignet sich für Anwendungen im Innenbereich sowie für Außenbereiche ohne dauerhaft aggressive Medien.
Technische Eigenschaften
- Norm: DIN 467
- Form: niedrige Form
- Gewindeart: metrisches Innengewinde
- Rand: umlaufend gerändelt
- Werkstoff: Edelstahl A1
- Montage: werkzeuglos, manuell bedienbar
Anwendungsbereiche
- Maschinen- und Apparatebau
- Verstellmechanismen und Justierelemente
- Möbelbau, z.B. verstellbare Konstruktionen
- Prüf- und Messeinrichtungen
- Gehäuseabdeckungen mit wiederholter Demontage
Technische Daten
| Gewinde d |
Gesamtkopf-Ø d1 (mm) |
Kopf-Ø d2 (mm) |
Gesamthöhe h (mm) |
Kopfhöhe k (mm) |
Material |
| M3 |
12 |
6 |
3 |
2,5 |
A1 |
| M4 |
16 |
8 |
4 |
3,5 |
A1 |
| M5 |
20 |
10 |
5 |
4 |
A1 |
| M6 |
24 |
12 |
6 |
5 |
A1 |
| M8 |
30 |
16 |
8 |
6 |
A1 |
| M10 |
36 |
20 |
10 |
8 |
A1 |
Maßdefinition gemäß technischem Schema
| Symbol |
Bezeichnung |
Definition |
| d |
Gewinde |
Metrisches Innengewinde |
| d1
|
Gesamtkopf-Ø |
Außendurchmesser der Rändelung |
| d2
|
Kopf-Ø |
Durchmesser des zylindrischen Mutterkörpers |
| h |
Gesamthöhe |
Gesamthöhe der Mutter |
| k |
Kopfhöhe |
Höhe des Mutterkörpers ohne Rändelüberstand |
Montage- oder Anwendungshinweise
Die Rändelmutter wird von Hand auf ein passendes metrisches Gewinde aufgeschraubt. Für Anwendungen mit höheren Vorspannkräften ist die Kombination mit Unterlegscheiben oder Kontermuttern zu prüfen. Edelstahl A1 ist für normale Umgebungsbedingungen geeignet; bei chloridhaltigen Medien ist die Materialeignung gesondert zu bewerten.
FAQ – Technische Fragen
Was ist der Vorteil einer Rändelmutter?
Sie ermöglicht werkzeuglose Montage und Demontage durch den gerändelten Rand.
Was bedeutet niedrige Form?
Die niedrige Form bezeichnet eine reduzierte Bauhöhe gemäß DIN 467.
Ist Edelstahl A1 für Außenbereiche geeignet?
Für normale Witterungsbedingungen ja, jedoch mit geringerer Korrosionsbeständigkeit als A2 oder A4.
Für welche Gewindegrößen ist die Ausführung verfügbar?
Die Ausführung ist in den Größen M3 bis M10 erhältlich.
Benötigt man Werkzeug zur Montage?
Nein, die Montage erfolgt manuell über den gerändelten Rand.
