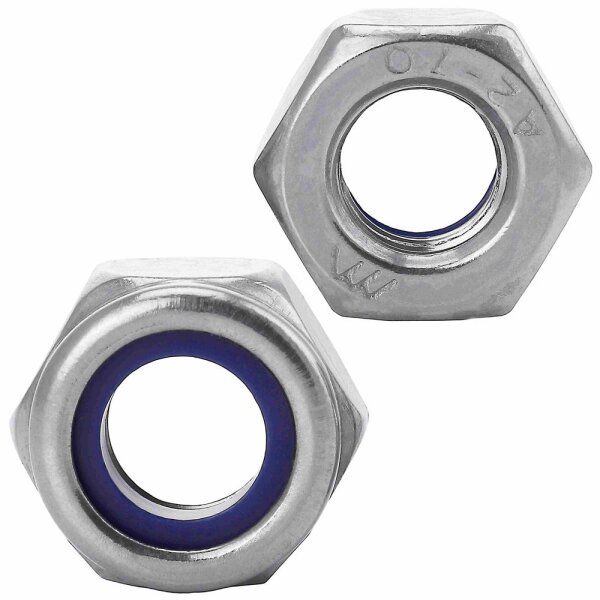

Sechskantmuttern M3 niedrige Form selbstsichernd Polyamidklemmteil DIN 985 Edelstahl A2

Sechskantmuttern M3 niedrige Form selbstsichernd Polyamidklemmteil DIN 985 Edelstahl A2

Artikelnummer: FOS-VAR17-9852030
Kategorie: Sechskantmuttern (DIN 985)
Hersteller: FASTON

Größe

0,75 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
5	0,50 €*
10	0,35 €*
20	0,23 €*
50	0,20 €*
100	0,13 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Selbstsichernde Sechskantmuttern DIN 985 – Edelstahl A2

Technische Beschreibung

Selbstsichernde Sechskantmuttern nach DIN 985 sind Muttern mit integriertem Polyamidklemmteil zur Sicherung metrischer Schraubverbindungen. Das Klemmteil erzeugt beim Aufschrauben eine erhöhte Reibung am Außengewinde und reduziert dadurch das selbstständige Lösen bei Vibrationen oder wechselnden Belastungen.

Die niedrige Form ermöglicht den Einsatz in Konstruktionen mit begrenztem Bauraum. Edelstahl A2 bietet eine gute Korrosionsbeständigkeit für allgemeine Anwendungen im Innenbereich sowie für viele Einsatzfälle im Außenbereich ohne dauerhafte chloridhaltige Belastung.

Technische Eigenschaften

Norm: DIN 985 / ISO 7040
Typ: selbstsichernde Sechskantmutter, niedrige Form
Sicherungselement: Polyamidklemmteil
Gewindeart: metrisches Innengewinde
Werkstoff: Edelstahl A2
Korrosionsverhalten: rostbeständig für allgemeine Umgebung
Montage: mit Schraubenschlüssel oder Stecknuss

Anwendungsbereiche

Maschinen- und Anlagenbau
Metallkonstruktionen mit vibrationsbeanspruchten Verbindungen
Fahrzeugtechnik und Gerätebau
Möbel- und Gehäusemontage
Allgemeine Schraubverbindungen mit Sicherungsanforderung

Technische Daten

Gewinde d	Schlüsselweite s	Eckmaß e	Mutternhöhe m	Gewindelänge m1	Gesamthöhe h	Material
M2,5	5 mm	5,5 mm	2,3 mm	1,5 mm	3,5 mm	A2
M3	5,5 mm	6,01 mm	2,4 mm	1,65 mm	4 mm	A2
M4	7 mm	7,66 mm	2,9 mm	2,2 mm	5 mm	A2
M5	8 mm	8,79 mm	3,2 mm	2,75 mm	5 mm	A2
M6	10 mm	11,05 mm	4 mm	3,3 mm	6 mm	A2
M7	11 mm	12,12 mm	4,7 mm	3,85 mm	7,5 mm	A2
M8	13 mm	14,38 mm	5,5 mm	4,4 mm	8 mm	A2
M10	17 mm	18,9 mm	6,5 mm	5,5 mm	10 mm	A2
M12	19 mm	21,1 mm	8 mm	6,6 mm	12 mm	A2
M14	22 mm	24,49 mm	9,5 mm	7,7 mm	14 mm	A2
M16	24 mm	26,75 mm	10,5 mm	8,8 mm	16 mm	A2
M18	27 mm	29,56 mm	13 mm	9,9 mm	18,5 mm	A2
M20	30 mm	32,95 mm	14 mm	11 mm	20 mm	A2
M22	32 mm	35,05 mm	15 mm	12,2 mm	22 mm	A2
M24	36 mm	39,55 mm	15 mm	13,2 mm	24 mm	A2
M27	41 mm	45,02 mm	17 mm	14,8 mm	27 mm	A2
M30	46 mm	50,85 mm	19 mm	16,5 mm	30 mm	A2
M33	50 mm	55,37 mm	22 mm	18,2 mm	33 mm	A2
M36	55 mm	60,79 mm	25 mm	19,8 mm	36 mm	A2

Legende:
d = Gewindedurchmesser
s = Schlüsselweite
e = Eckmaß
m = Höhe der Mutter
m1 = Gewindelänge
h = Höhe gesamt

Montage- oder Anwendungshinweise

Selbstsichernde Muttern DIN 985 werden auf metrische Außengewinde montiert. Die Sicherungswirkung entsteht erst beim Eingriff des Gewindes in das Polyamidklemmteil. Für eine technisch wirksame Sicherung sollte das Schraubengewinde vollständig bis in den Klemmteilbereich reichen. Die Mutter ist für Verbindungen mit wiederkehrenden Vibrationen geeignet, die Sicherungswirkung kann sich bei mehrfacher Wiederverwendung reduzieren.

FAQ – Technische Fragen

Wodurch sichert sich eine DIN 985 Mutter gegen Losdrehen?
Durch ein integriertes Polyamidklemmteil, das zusätzlichen Reibschluss am Schraubengewinde erzeugt.

Ist DIN 985 für vibrationsbeanspruchte Verbindungen geeignet?
Ja, diese Mutter wird genau für Schraubverbindungen eingesetzt, bei denen Schwingungen oder wechselnde Belastungen auftreten können.

Kann eine DIN 985 Mutter mehrfach verwendet werden?
Grundsätzlich ja, jedoch kann die Sicherungswirkung des Klemmteils mit jeder erneuten Montage nachlassen.

Worin liegt der Unterschied zwischen DIN 934 und DIN 985?
DIN 934 ist eine normale Sechskantmutter ohne Sicherungselement, DIN 985 besitzt zusätzlich ein Polyamidklemmteil zur Schraubensicherung.

Ist Edelstahl A2 für den Außenbereich geeignet?
Ja, für viele allgemeine Außenanwendungen ist Edelstahl A2 geeignet. In stark salzhaltiger oder chloridhaltiger Umgebung sollte die Eignung gesondert geprüft werden.

Kompatible und verwandte Produkte

Sechskantschrauben mit Schaft DIN 931 Edelstahl A2 – passende Schrauben für belastbare Verschraubungen mit selbstsichernden Sechskantmuttern.
Federscheiben DIN 137 Edelstahl A2 Form B gewellt – zusätzliche elastische Sicherung bei Schraubverbindungen mit dynamischer Belastung.
Kronenmuttern DIN 935 Edelstahl A2 – technische Alternative für Schraubverbindungen mit zusätzlicher mechanischer Sicherung per Splint.

Produkteigenschaft	Wert
Material:	Edelstahl A2
Größe:	M3
Schlüsselweite:	SW5,5
Gewindeart:	metrisches ISO-Regelgewinde
Durchmesser (innen):	3mm
Werkstoffnummer:	A2 V2A 1.4301
DIN:	DIN 985
ISO:	ISO 10511
Antrieb:	Sechskant
für Gewindegröße:	M3
Höhe:	4mm
Gewindelänge:	1,65mm
Farbe:	blau/silber
Vierkanthöhe:	5,5mm
Eckmaß:	6,01mm
Schlüsselhöhe:	2,4mm
Gewindesteigung:	0,5mm
