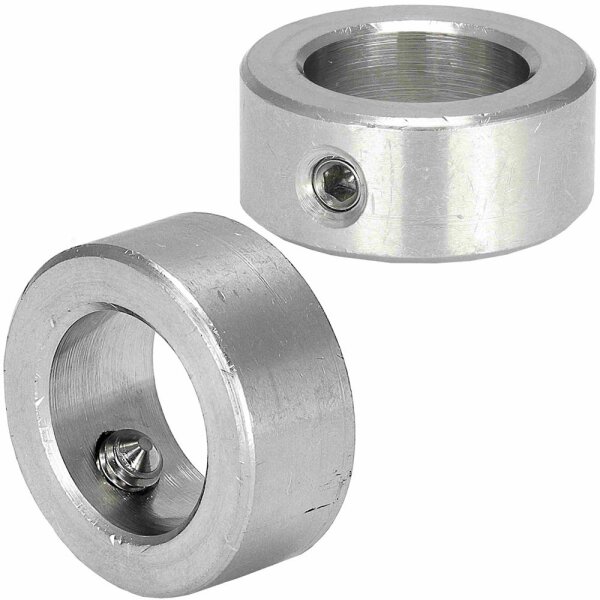

Stellringe DIN 705 aus Edelstahl A2 mit Gewindestift
Technische Beschreibung
Stellringe nach DIN 705 werden verwendet, um Wellen, Achsen oder bewegliche Bauteile auf einer bestimmten Position zu fixieren. Sie verhindern das axiale Verschieben von Maschinenelementen und sorgen für eine präzise Positionierung innerhalb mechanischer Konstruktionen.
Der Stellring wird über die Welle geschoben und anschließend mit einem Gewindestift fixiert. Durch das Festziehen des Gewindestifts entsteht eine sichere Klemmverbindung, die auch bei dynamischen Belastungen zuverlässig hält.
Gefertigt aus Edelstahl A2 bieten die Stellringe eine hohe Korrosionsbeständigkeit und eignen sich für Anwendungen im Maschinenbau, Anlagenbau sowie für viele industrielle Einsatzbereiche im Innen- und Außenbereich.
Technische Eigenschaften
- Norm: DIN 705
- Bauform: Stellring mit Gewindestift
- Montage: Fixierung über Gewindestift
- Werkstoff: Edelstahl A2
- Korrosionsbeständig und langlebig
- Geeignet für Wellen, Achsen und Rohre
Anwendungsbereiche
- Maschinen- und Anlagenbau
- Antriebstechnik
- Fördertechnik
- Mechanische Konstruktionen
- Fixierung von Lagern, Zahnrädern oder Kupplungen
Stellringe werden häufig eingesetzt, um Bauteile wie Lager, Zahnräder oder Rollen auf einer Welle zu positionieren und gegen Verschieben zu sichern.
Technische Daten
| Innen-Ø d (mm) |
Höhe b (mm) |
Außen-Ø d1 (mm) |
Gewindestift d2 |
Material |
| 4 |
5 |
8 |
M2,5 |
A2 |
| 5 |
6 |
10 |
M3 |
A2 |
| 6 |
8 |
12 |
M4 |
A2 |
| 8 |
8 |
16 |
M4 |
A2 |
| 10 |
10 |
20 |
M5 |
A2 |
| 12 |
12 |
22 |
M6 |
A2 |
| 13 |
12 |
22 |
M6 |
A2 |
| 14 |
12 |
26 |
M6 |
A2 |
| 15 |
12 |
25 |
M6 |
A2 |
| 16 |
12 |
28 |
M6 |
A2 |
| 18 |
14 |
32 |
M6 |
A2 |
| 20 |
14 |
32 |
M6 |
A2 |
| 22 |
14 |
36 |
M6 |
A2 |
| 25 |
16 |
40 |
M8 |
A2 |
Maßdefinition gemäß technischem Schema
| Symbol |
Bezeichnung |
Definition |
| d |
Innen-Ø |
Innendurchmesser des Stellrings / Wellendurchmesser |
| b |
Höhe |
Gesamthöhe des Stellrings |
| d1 |
Außen-Ø |
Außendurchmesser des Rings |
| d2 |
Gewindestift |
Größe des Gewindestifts zur Fixierung |
Montagehinweise
Der Stellring wird auf die Welle geschoben und anschließend mit dem Gewindestift fixiert. Der Gewindestift drückt auf die Welle und verhindert so ein axiales Verschieben des Rings.
Für eine sichere Montage sollte der Gewindestift mit dem passenden Werkzeug gleichmäßig angezogen werden.
FAQ – Technische Fragen
Wofür werden Stellringe verwendet?
Sie dienen zur Positionierung und Fixierung von Bauteilen auf Wellen oder Achsen.
Was bedeutet DIN 705?
DIN 705 definiert Maße und Bauform von Stellringen mit Gewindestift.
Ist Edelstahl A2 für Außenbereiche geeignet?
Ja, Edelstahl A2 bietet eine gute Korrosionsbeständigkeit für viele Außenanwendungen.
Wie wird ein Stellring montiert?
Der Ring wird auf die Welle geschoben und mit einem Gewindestift fixiert.
