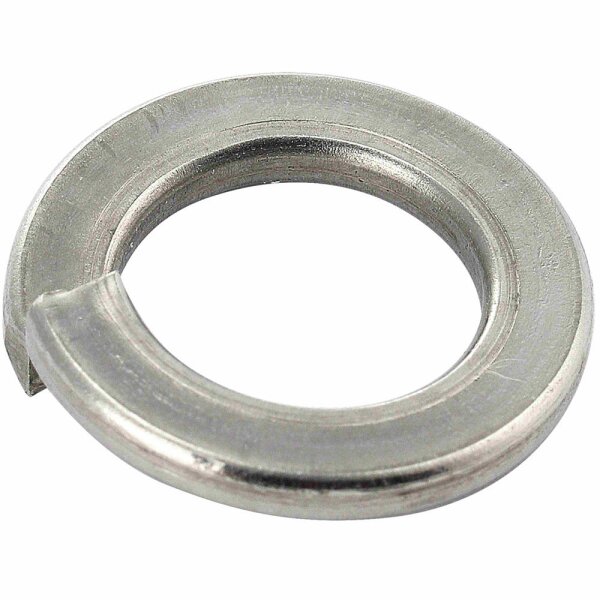

Federringe M5 DIN 127 Edelstahl A2

Artikelnummer: FOS-VAR352-1272050
Kategorie: Unterlegscheiben (DIN 127)
Hersteller: FASTON

Größe

2,12 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
5	1,41 €*
10	0,76 €*
20	0,41 €*
50	0,24 €*
100	0,14 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Federscheiben DIN 127 Form B aus Edelstahl A2

Technische Beschreibung

Federscheiben nach DIN 127 Form B sind Sicherungselemente für Schraubverbindungen. Durch ihre gespaltene Ringform und die federnde Wirkung erzeugen sie beim Anziehen der Schraube eine zusätzliche Vorspannung, die ein selbstständiges Lösen der Verbindung verhindert.

Beim Anziehen der Schraube oder Mutter drücken sich die scharfen Kanten der Federscheibe leicht in die Kontaktfläche ein. Dadurch entsteht eine erhöhte Reibung und die Schraubverbindung wird gegen Vibrationen und dynamische Belastungen gesichert.

Federscheiben werden häufig im Maschinenbau, Anlagenbau, Fahrzeugbau sowie in vielen industriellen Anwendungen eingesetzt. Sie sind besonders geeignet für Schraubverbindungen, die mechanischen Belastungen oder Erschütterungen ausgesetzt sind.

Gefertigt aus Edelstahl A2 bieten diese Federringe eine hohe Korrosionsbeständigkeit und eignen sich sowohl für den Innen- als auch für den Außenbereich.

Technische Eigenschaften

Norm: DIN 127
Form: B – glatte Ausführung
Typ: Federring / Sicherungsscheibe
Werkstoff: Edelstahl A2 (V2A)
Korrosionsbeständig, nichtrostender Stahl

Anwendungsbereiche

Maschinen- und Anlagenbau
Fahrzeugtechnik
Metallkonstruktionen
Schraubverbindungen mit Vibrationsbelastung
Montage im Innen- und Außenbereich

Technische Daten

Innen-Ø d1	Außen-Ø d2	Breite b	Höhe h	Stärke s	Material
2,1	4,4	0,9	1	0,5	A2
2,2	4,8	1	1,4	0,6	A2
2,6	5,1	1	1,4	0,6	A2
3,1	6,2	1,3	1,6	0,8	A2
3,5	6,7	1,3	1,8	0,8	A2
4,1	7,6	1,5	1,8	0,9	A2
5,1	9,2	1,8	2,4	1,2	A2
6,1	11,8	2,5	3,2	1,6	A2
7,1	12,8	2,5	3,2	1,6	A2
8,1	14,8	3	4	2	A2
10,2	18,1	3,5	4,4	2,2	A2
12,2	21,1	4	5	2,5	A2
14,2	24,1	4,5	6	3	A2
16,2	27,4	5	7	3,5	A2
18,2	29,4	5	7	3,5	A2
20,2	33,6	6	8	4	A2
22,5	35,9	6	8	4	A2
24,5	40	7	10	5	A2
27,5	43	7	10	5	A2
30,5	48,2	8	12	6	A2
33,5	48,2	8	12	6	A2
36,5	58,2	10	12	6	A2
39,5	61,2	10	12	6	A2
42,5	68,2	12	14	7	A2
45,5	71,2	12	14	7	A2
49	75	12	14	7	A2

Legende:
d1 = Innen-Durchmesser
d2 = Außen-Durchmesser
b = Breite
h = Höhe
s = Stärke

Montagehinweise

Federscheiben werden zwischen Schraubenkopf oder Mutter und der Auflagefläche montiert. Beim Anziehen der Verbindung erzeugt der Federring eine zusätzliche Spannung, die das selbstständige Lösen der Verbindung reduziert.

FAQ – Häufige Fragen

Wofür werden Federscheiben verwendet?
Sie sichern Schraubverbindungen gegen selbstständiges Lösen durch Vibrationen.

Wo werden Federringe eingesetzt?
Typisch sind Maschinenbau, Fahrzeugtechnik oder Metallkonstruktionen.

Sind diese Scheiben rostfrei?
Ja, sie bestehen aus Edelstahl A2 und sind korrosionsbeständig.

Wann verwendet man eine Federscheibe?
Wenn eine Schraubverbindung mechanischen Belastungen oder Vibrationen ausgesetzt ist.

Passende oder ähnliche Produkte

Unterlegscheiben DIN 125 Edelstahl A2 – klassische Scheiben zur Lastverteilung bei Schraubverbindungen.
Sechskantmuttern DIN 934 Edelstahl A2 – Standardmuttern für metrische Schraubverbindungen.
SCHNORR Sicherungsscheiben Edelstahl A2 – alternative Sicherungselemente für hochbelastete Schraubverbindungen.

Verwendungshinweis

Die Angaben beschreiben Ausführung und Werkstoff des Artikels. Eine Eignung für einen konkreten Anwendungsfall ist damit nicht zugesagt. Die Auswahl, Auslegung und Prüfung der Verbindung für den jeweiligen Einsatzzweck – einschließlich Belastung, Umgebungsmedium und Montagebedingungen – liegt beim Verwender. Der Artikel ist nicht als Bauteil für sicherheitskritische Anwendungen bestimmt.

Produkteigenschaft	Wert
Material:	Edelstahl A2
Größe:	M5
Gewindeart:	metrisches ISO-Regelgewinde
Durchmesser (innen):	5,1mm
Werkstoffnummer:	A2 V2A 1.4301
Materialdicke:	1,2mm
DIN:	DIN 127
Antrieb:	Form B
für Gewindegröße:	M5
Höhe:	1,2mm
Durchmesser (außen):	9,2mm
Breite:	2,4mm
Farbe:	Silber
