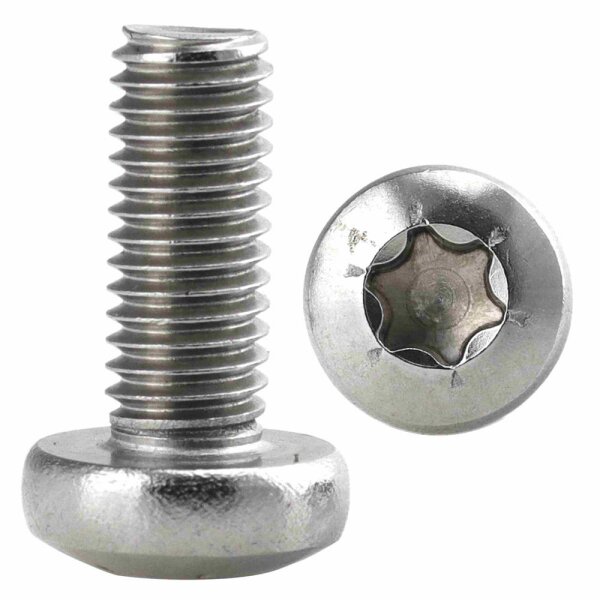

Linsenkopfschrauben mit Innensechsrund TX DIN 7985, Edelstahl A2
Technische Beschreibung
Linsenkopfschrauben nach DIN 7985 mit Innensechsrund TX sind metrische Maschinenschrauben mit Vollgewinde für wieder lösbare Schraubverbindungen. Die Kopfform erzeugt eine definierte Auflage auf dem Bauteil, während der gewölbte Linsenkopf eine kompakte Bauform bei gleichzeitig guter Kraftübertragung über den Kopfbereich ermöglicht.
Der Innensechsrund TX-Antrieb ist für prozesssichere Montage ausgelegt und unterstützt eine reproduzierbare Drehmomentübertragung, insbesondere bei Serienverschraubungen. Das Vollgewinde eignet sich für Verbindungen mit Muttern, Gewindeeinsätzen oder vorgefertigten Innengewinden in Bauteilen.
Edelstahl A2 (V2A) bietet Korrosionsbeständigkeit für Anwendungen in Feuchträumen sowie für viele Außenbereiche. Die Schrauben werden typischerweise im Blech- und Gehäusebau, in Montagebaugruppen sowie im Geräte- und Apparatebau eingesetzt.
Technische Eigenschaften
- Schraubentyp: Linsenkopfschraube / Maschinenschraube
- Norm: DIN 7985 (ISO 7045)
- Gewinde: metrisch, Vollgewinde
- Kopfform: Linsenkopf
- Antrieb: Innensechsrund TX
- Werkstoff: Edelstahl A2 (V2A)
- Einsatz: Schraubverbindungen in Blechen, Profilen und Baugruppen
Anwendungsbereiche
- Blechverbindungen und Montagebaugruppen
- Gehäusebau, Schaltschrank- und Apparatebau
- Halter, Abdeckungen, Beschläge und Profile mit metrischem Gegengewinde
- Gerätebau und Feinmechanik
Technische Daten
| d |
a max. |
k |
d1 max. |
TX-Nr. |
Material |
| M2 |
0,8 |
1,6 |
3,2 |
T6 |
A2 |
| M2,5 |
0,9 |
2 |
5 |
T8 |
A2 |
| M3 |
1 |
2,4 |
6 |
T10 |
A2 |
| M4 |
1,4 |
3,1 |
8 |
T20 |
A2 |
| M5 |
1,6 |
3,8 |
10 |
T25 |
A2 |
| M6 |
2 |
4,6 |
12 |
T30 |
A2 |
| M8 |
2,1 |
6 |
16 |
T45 |
A2 |
Montage- oder Anwendungshinweise
- Schraubenabmessung und Einschraubtiefe passend zur Bauteildicke und zum Gegengewinde auswählen.
- TX-Bit formschlüssig ansetzen und gerade führen, um Antriebsbeschädigungen zu vermeiden.
- Bei dünnen Blechen Unterlegscheiben zur Flächenpressungsreduktion einsetzen.
- Bei Gewinden in dünnwandigen Werkstoffen geeignete Gewindeeinsätze oder Nietmuttern verwenden.
FAQ - Technische Fragen
Wofür ist der Innensechsrund TX-Antrieb ausgelegt?
Für eine definierte Werkzeugaufnahme und eine kontrollierte Drehmomentübertragung bei Montageprozessen.
Kann die Schraube in dünnen Blechen verwendet werden?
Ja, wenn ein geeignetes Gegengewinde vorhanden ist, z.B. Gewindeeinsatz oder Nietmutter.
Welche TX-Nr. ist erforderlich?
Die TX-Nr. richtet sich nach dem Gewindedurchmesser und ist in der Tabelle angegeben.
Ist Edelstahl A2 für Außenanwendungen geeignet?
Edelstahl A2 ist korrosionsbeständig und für viele Außenbereiche geeignet; bei stark chloridhaltiger Umgebung kann A4 erforderlich sein.
Wie wird die Auflagefläche geschützt?
Durch Einsatz einer passenden Unterlegscheibe kann die Oberfläche geschont und die Last besser verteilt werden.
