Linsenkopfschrauben mit Kreuzschlitz H DIN 7985 (ISO 7045), Edelstahl A2
Technische Beschreibung

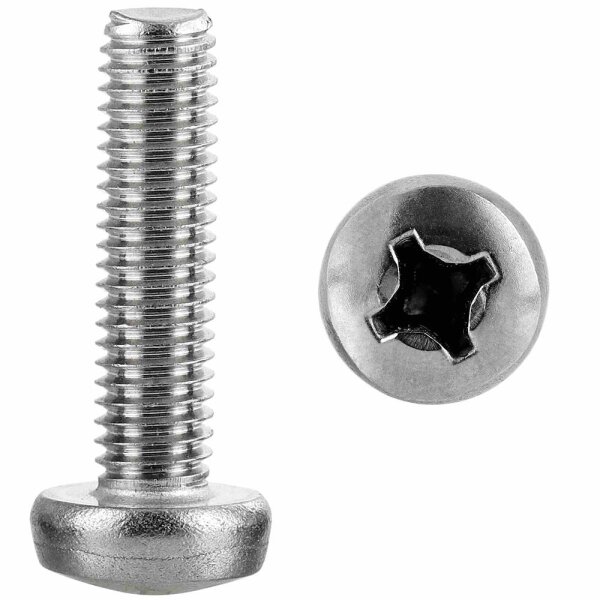

Linsenkopfschrauben nach DIN 7985 (entspricht ISO 7045) sind metrische Maschinenschrauben mit Vollgewinde und gewölbtem Linsenkopf. Der Kopf baut über der Oberfläche auf und eignet sich für Verschraubungen, bei denen keine Senkung vorgesehen ist und eine definierte Auflage über den Schraubenkopf benötigt wird.
Der Kreuzschlitz-Antrieb Form H ermöglicht die Montage mit standardisierten Bits und Schraubendrehern. In Kombination mit passenden Muttern oder Gewindeaufnahmen werden lösbare Verbindungen in dünnen Blechen, Gehäusen, Abdeckungen und Beschlägen hergestellt. Edelstahl A2 (V2A) bietet Korrosionsbeständigkeit für Feuchträume und viele Außenanwendungen.
Technische Eigenschaften
- Norm: DIN 7985 (ISO 7045)
- Gewindeart: metrisches Vollgewinde
- Kopfform: Linsenkopf
- Antrieb: Kreuzschlitz Form H
- Werkstoff: Edelstahl A2 (V2A)
- Korrosionsverhalten: korrosionsbeständig
Anwendungsbereiche
- Blech- und Gehäusemontage (Abdeckungen, Schilder, Halterungen)
- Elektro- und Gerätebau (Gehäuse, Komponentenbefestigung)
- Metallbau und leichte Konstruktionen mit Durchgangsbohrung und Mutter
- Montage von Beschlägen, Klemmlaschen und Profilteilen
Technische Daten
| d |
m (Antrieb-Ø) |
r1 (Rundung) |
a max. (Schaft) |
k (Kopfhöhe) |
d1 max. (Kopf-Ø) |
Material |
| M1,6 |
1,8 |
3 |
0,7 |
1,3 |
3,2 |
A2 |
| M2 |
2,5 |
4 |
0,8 |
1,6 |
4 |
A2 |
| M2,5 |
2,7 |
5 |
0,9 |
2,5 |
5 |
A2 |
| M3 |
3,1 |
6 |
1 |
2,4 |
6 |
A2 |
| M4 |
4,6 |
8 |
1,4 |
3,1 |
8 |
A2 |
| M5 |
5,3 |
10 |
1,6 |
3,8 |
10 |
A2 |
| M6 |
6,8 |
12 |
2 |
4,6 |
12 |
A2 |
| M8 |
9 |
16 |
2,5 |
6 |
16 |
A2 |
Montage- oder Anwendungshinweise
- Schraubenlänge nach Materialstärke, Durchgangsbohrung und erforderlichem Gewindeüberstand für Mutter oder Gewindeaufnahme auswählen.
- Bei Blechmontage die Last über geeignete Unterlegscheiben verteilen, um Oberflächenprägung zu reduzieren.
- Bit/Schraubendreher passend zum Kreuzschlitz Form H ansetzen und axialen Anpressdruck halten, um Cam-out zu minimieren.
- Für vibrationsbelastete Verbindungen eine geeignete Sicherung (z.B. Federring oder Sicherungsscheibe) vorsehen.
FAQ – Technische Fragen
Worin liegt der Unterschied zwischen Linsenkopf und Senkkopf?
Der Linsenkopf steht über der Oberfläche und benötigt keine Senkung; Senkköpfe schließen bündig in einer Senkung ab.
Kann die Schraube ohne Mutter eingesetzt werden?
Ja, sofern ein passendes Innengewinde im Bauteil vorhanden ist; bei Durchgangsbohrung ist eine Mutter oder Gewindeeinsatz erforderlich.
Ist Edelstahl A2 für Außenanwendungen geeignet?
Edelstahl A2 ist korrosionsbeständig und für viele Außenanwendungen geeignet; bei stark chloridhaltiger Umgebung kann A4 erforderlich sein.
Welche Funktion hat eine Unterlegscheibe bei dieser Schraube?
Sie vergrößert die Auflagefläche unter dem Kopf, schützt Oberflächen und verbessert die Lastverteilung.
Welche Sicherung ist bei Vibrationen sinnvoll?
Je nach Anwendung werden Federringe oder Sicherungsscheiben eingesetzt, um das selbstständige Lösen der Verbindung zu reduzieren.
