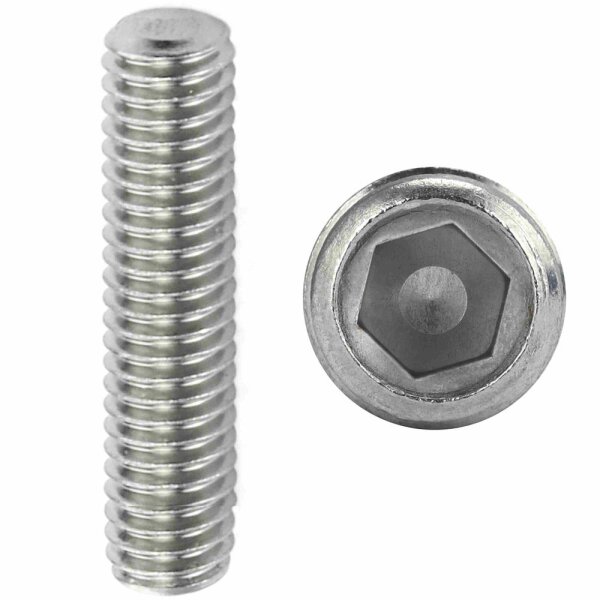

Gewindestifte mit Innensechskant und Kegelkuppe DIN 913 (ISO 4026) – Edelstahl A2
Technische Beschreibung
Gewindestifte nach DIN 913 sind kopflose Schrauben mit metrischem Gewinde und Innensechskant-Antrieb. Die Ausführung mit Kegelkuppe wird für lösbare Fixierungen und Justierungen eingesetzt, bei denen die Oberfläche des Gegenbauteils möglichst wenig beschädigt werden soll. Durch die gerundete Kegelkuppe entsteht eine kraftschlüssige Anlage mit reduzierter Kerbwirkung im Vergleich zu scharf angreifenden Spitzenformen.
Da der Gewindestift keinen Schraubenkopf besitzt, kann er vollständig in das Bauteil eingeschraubt werden. Dies ist konstruktiv vorteilhaft bei kompakten Baugruppen, Stellmechanismen, Griffbefestigungen, Kupplungen oder Wellen-Naben-Verbindungen. Der Innensechskant ermöglicht eine präzise Montage auch bei begrenztem Bauraum.
Gewindestifte mit Kegelkuppe werden typischerweise eingesetzt, wenn eine wieder lösbare Arretierung, eine fein dosierbare Anpressung oder eine oberflächenschonendere Sicherung erforderlich ist. Edelstahl A2 (V2A) bietet eine gute Korrosionsbeständigkeit für Feuchträume sowie für viele Außenanwendungen.
Technische Eigenschaften
- Norm: DIN 913 / ISO 4026
- Schraubentyp: Gewindestift / Madenschraube
- Antrieb: Innensechskant
- Spitzenform: Kegelkuppe
- Gewinde: metrisch
- Werkstoff: Edelstahl A2 (V2A)
- Korrosionsbeständig
Anwendungsbereiche
- Justierung und Fixierung von Maschinenelementen
- Arretierung von Griffen, Hebeln und Stellteilen
- Wellen-Naben-Verbindungen mit reduzierter Oberflächenbeschädigung
- Gerätebau, Feinmechanik und Modellbau
- Montage von Bauteilen mit wieder lösbarer Klemmverbindung
Technische Daten
| d |
d1 max. |
t min. |
e |
s |
Material |
| M1,6 |
0,8 |
0,7 |
0,8 |
0,7 |
A2 |
| M2 |
1 |
0,8 |
1 |
0,9 |
A2 |
| M2,5 |
1,5 |
1,2 |
1,43 |
1,3 |
A2 |
| M3 |
2 |
1,2 |
1,73 |
1,5 |
A2 |
| M4 |
2,5 |
1,5 |
2,3 |
2 |
A2 |
| M5 |
3,5 |
2 |
2,87 |
2,5 |
A2 |
| M6 |
4 |
2 |
3,44 |
3 |
A2 |
| M8 |
5,5 |
3 |
4,58 |
4 |
A2 |
| M10 |
7 |
4 |
5,72 |
5 |
A2 |
| M12 |
8,5 |
4,8 |
6,86 |
6 |
A2 |
| M16 |
12 |
6,4 |
9,15 |
8 |
A2 |
| M20 |
15 |
8 |
11,43 |
10 |
A2 |
Montage- oder Anwendungshinweise
- Gewindestift mit passendem Innensechskant-Werkzeug axial und ohne Verkanten einschrauben.
- Die Kegelkuppe eignet sich für schonendere Klemmstellen und für häufig lösbare Verbindungen.
- Für eine exakte Positionierung sollte das Gegenbauteil sauber ausgerichtet und frei von Grat sein.
- Bei hohen dynamischen Belastungen ist die Eignung der Spitzenform konstruktiv zu prüfen.
FAQ – Technische Fragen
Wofür werden Gewindestifte mit Kegelkuppe eingesetzt?
Sie werden für lösbare Klemm- und Fixierverbindungen verwendet, wenn die Oberfläche des Gegenbauteils möglichst wenig beschädigt werden soll.
Was ist der Unterschied zwischen Kegelkuppe und Spitze?
Die Kegelkuppe wirkt oberflächenschonender, während eine Spitze stärker in das Gegenmaterial eingreift und damit aggressiver fixiert.
Wann ist DIN 913 besser geeignet als DIN 916?
DIN 913 ist vorteilhaft bei Justier- und Klemmaufgaben mit geringerer Oberflächenbeschädigung, während DIN 916 für formschlüssigere Sicherungen mit Ringschneide eingesetzt wird.
Kann der Gewindestift vollständig im Bauteil versenkt werden?
Ja, durch die kopflose Bauform kann der Gewindestift vollständig eingeschraubt werden.
Ist Edelstahl A2 für Außenanwendungen geeignet?
Ja, Edelstahl A2 ist korrosionsbeständig und für viele Außenbereiche sowie Feuchträume geeignet.
