Gewindestifte mit Innensechskant und Spitze DIN 914 (ISO 4027) – Edelstahl A2
Produktbeschreibung

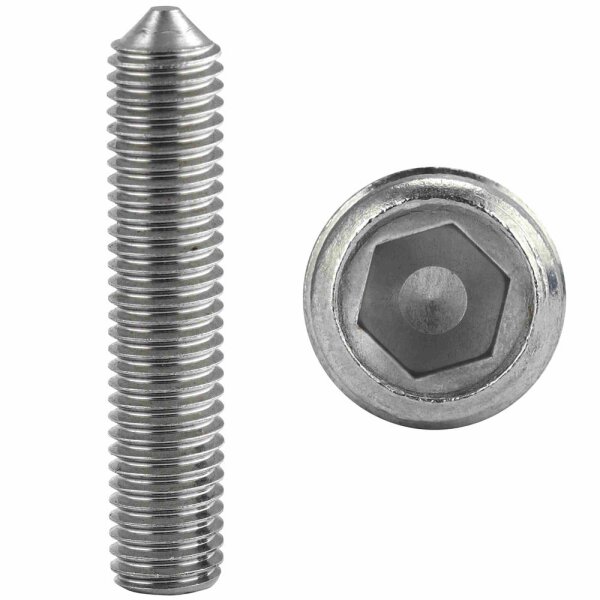

Gewindestifte nach DIN 914 sind kopflose Schrauben mit durchgehendem metrischem Gewinde und einer konischen Spitze. Sie werden zur Fixierung, Positionierung und Sicherung von Bauteilen eingesetzt, insbesondere bei mechanischen Verbindungen auf Wellen oder Achsen.
Durch den Innensechskant-Antrieb lässt sich der Gewindestift präzise montieren und kontrolliert anziehen. Da der Gewindestift keinen Kopf besitzt, kann er vollständig im Bauteil versenkt werden. Dadurch entstehen kompakte Konstruktionen ohne hervorstehende Schraubenköpfe.
Die konische Spitze sorgt für eine punktuelle Kraftübertragung und ermöglicht eine besonders feste Fixierung. Dadurch eignet sich dieser Gewindestift besonders für Anwendungen, bei denen Bauteile sicher auf Wellen oder Achsen fixiert werden müssen.
Gefertigt aus rostfreiem Edelstahl A2 (V2A) sind die Gewindestifte korrosionsbeständig und für Anwendungen im Innenbereich sowie im Außenbereich geeignet.
Technische Eigenschaften
- Norm: DIN 914 / ISO 4027
- Ausführung: Gewindestift mit Spitze
- Antrieb: Innensechskant
- Gewindeart: metrisches Gewinde
- Werkstoff: Edelstahl A2 (V2A)
- Korrosionsbeständig und langlebig
- Geeignet für präzise Fixier- und Sicherungsaufgaben
Anwendungsbereiche
- Maschinenbau und Anlagenbau
- Fixierung von Zahnrädern oder Kupplungen auf Wellen
- Modellbau und Feinmechanik
- Werkzeugbau und Vorrichtungsbau
- Montage von Stellringen oder mechanischen Komponenten
Technische Daten
| d |
d1 max. |
t min. |
e |
s |
Material |
| M2 |
- |
0,8 |
1 |
0,9 |
A2 |
| M2,5 |
- |
1,2 |
1,43 |
1,3 |
A2 |
| M3 |
- |
1,2 |
1,73 |
1,5 |
A2 |
| M4 |
- |
1,5 |
2,6 |
2 |
A2 |
| M5 |
- |
2 |
2,87 |
2,5 |
A2 |
| M6 |
1,5 |
2 |
3,44 |
3 |
A2 |
| M8 |
2 |
3 |
4,58 |
4 |
A2 |
| M10 |
2,5 |
4 |
5,72 |
8 |
A2 |
| M12 |
3 |
4,5 |
6,86 |
6 |
A2 |
| M16 |
4 |
6,4 |
9,15 |
8 |
A2 |
| M20 |
5 |
8 |
11,43 |
10 |
A2 |
Montagehinweise
- Gewindestift mit passendem Innensechskantschlüssel einsetzen.
- Gleichmäßig anziehen, bis die Spitze sicher im Gegenbauteil greift.
- Bei empfindlichen Bauteilen empfiehlt sich eine leichte Vorbohrung.
- Nicht überdrehen, um Gewindeschäden zu vermeiden.
FAQ
Wofür werden Gewindestifte mit Spitze verwendet?
Sie werden zur Fixierung von Bauteilen wie Zahnrädern, Kupplungen oder Stellringen auf Wellen eingesetzt.
Warum besitzen Gewindestifte keinen Kopf?
Dadurch können sie vollständig im Bauteil versenkt werden und benötigen nur wenig Bauraum.
Welche Vorteile bietet die konische Spitze?
Die Spitze ermöglicht eine punktuelle Kraftübertragung und sorgt für eine besonders sichere Fixierung.
Ist Edelstahl A2 für Außenbereiche geeignet?
Ja, Edelstahl A2 ist korrosionsbeständig und kann in vielen Außenanwendungen eingesetzt werden.
