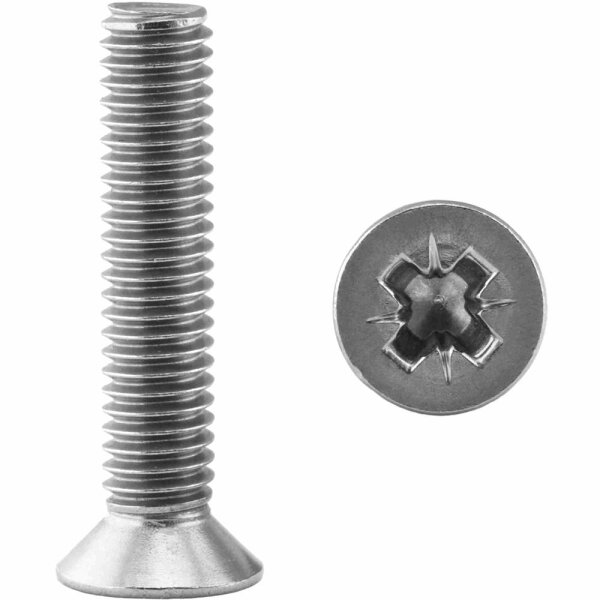

Senkkopfschrauben M4x5 Kreuzschlitz (PZ) DIN 965 Edelstahl A2

Senkkopfschrauben M4x5 Kreuzschlitz (PZ) DIN 965 Edelstahl A2

Artikelnummer: FOS-VAR60-9652040005Z
Kategorie: Kreuzschlitz Z
Hersteller: FASTON

Größe

0,51 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
5	0,34 €*
10	0,23 €*
20	0,17 €*
50	0,13 €*
100	0,12 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Senkkopfschrauben mit Kreuzschlitz Z DIN 965 aus Edelstahl A2

Technische Beschreibung

Senkkopfschrauben nach DIN 965 mit Kreuzschlitz Z und metrischem Gewinde sind für Schraubverbindungen mit bündigem Oberflächenabschluss ausgelegt. Der Senkkopf wird in eine passende 90° Senkung eingesetzt, sodass der Schraubenkopf plan mit der Bauteiloberfläche abschließt. Das reduziert hervorstehende Kanten und unterstützt definierte Auflageflächen bei Montage- und Konstruktionsteilen.

Die Schraube ist als Gewindeschraube mit durchgehendem metrischem Gewinde ausgeführt und wird in Innengewinde oder in Kombination mit Muttern eingesetzt. Edelstahl A2 (V2A) bietet Korrosionsbeständigkeit unter normalen atmosphärischen Bedingungen und eignet sich für Anwendungen im Innenbereich sowie im Außenbereich ohne dauerhaft aggressive Medien.

Technische Eigenschaften

Norm: DIN 965
Alternativbezeichnung: ISO 7046
Kopfform: Senkkopf
Antrieb: Kreuzschlitz Z
Gewindeart: metrisches Gewinde
Ausführung: Vollgewinde
Werkstoff: Edelstahl A2

Anwendungsbereiche

Metallbau und Montagebaugruppen mit bündigem Schraubensitz
Maschinen- und Anlagenbau
Fahrzeugtechnik und Reparaturmontagen
Möbelbau mit Gewindeeinsätzen oder metallischen Verbindungselementen
Blech- und Profilkonstruktionen mit Senkung

Technische Daten

Merkmal	Angabe
Norm	DIN 965
Alternativnorm	ISO 7046
Werkstoff	Edelstahl A2
Antrieb	Kreuzschlitz Z
Gewinde	Metrisches Gewinde, Vollgewinde
Länge l	abhängig von gewählter Ausführung

Abmessungen gemäß technischem Schema

Nenngröße d	Schaft a (mm)	Kopfhöhe k (mm)	Kopf-Ø d₁ (mm)	Material
M1,6	0,7	0,96	3	A2
M2	0,8	1,2	3,8	A2
M2,5	0,9	1,5	4,7	A2
M3	1	1,65	5,6	A2
M4	1,4	2,2	7,5	A2
M5	1,6	2,5	9,2	A2
M6	2	3	11	A2
M8	2,5	4	14,5	A2
M10	3	5	18	A2

Montage- oder Anwendungshinweise

Für eine bündige Montage ist eine 90° Senkung im Bauteil vorzusehen. Die Schraube wird mit einem passenden Kreuzschlitz Z Werkzeug eingeschraubt. Bei Verschraubungen in Metall ist ein passendes Innengewinde oder eine geeignete Mutter zu verwenden. Das Anzugsdrehmoment ist an Nenngröße, Reibverhältnisse und Werkstoff der Verbindungspartner anzupassen.

FAQ – Technische Fragen

Wofür wird der Senkkopf bei DIN 965 verwendet?
Der Senkkopf ermöglicht das vollständige Versenken in einer 90° Senkung, sodass der Kopf bündig mit der Oberfläche abschließt.

Was bedeutet Kreuzschlitz Z?
Kreuzschlitz Z bezeichnet die Antriebsform nach Z-Ausführung und wird für definierte Drehmomentübertragung bei Kreuzschlitzanwendungen eingesetzt.

Ist die Schraube für Außenanwendungen geeignet?
Edelstahl A2 ist korrosionsbeständig unter normalen atmosphärischen Bedingungen. Bei chloridhaltiger Umgebung ist die Eignung anwendungsbezogen zu prüfen.

Handelt es sich um Vollgewinde?
Ja, die Ausführung ist als Gewindeschraube mit durchgehendem metrischem Gewinde ausgelegt.

Welche Bauteilvorbereitung ist für bündigen Sitz erforderlich?
Erforderlich ist eine Senkung mit 90° Kopfwinkel passend zur Schraubengröße.

Kompatible und verwandte Produkte

Unterlegscheiben DIN 125 Edelstahl A2 – Lastverteilung und Schutz der Auflagefläche
Sechskantmuttern DIN 934 Edelstahl A2 – Gegenstück für metrische Gewindeverbindungen
Linsenkopfschrauben mit Innensechskant ISO 7380 Edelstahl A2 – Alternative Kopfform bei vergleichbaren Gewindeverbindungen

Verwendungshinweis

Die Angaben beschreiben Ausführung und Werkstoff des Artikels. Eine Eignung für einen konkreten Anwendungsfall ist damit nicht zugesagt. Die Auswahl, Auslegung und Prüfung der Verbindung für den jeweiligen Einsatzzweck – einschließlich Belastung, Umgebungsmedium und Montagebedingungen – liegt beim Verwender. Der Artikel ist nicht als Bauteil für sicherheitskritische Anwendungen bestimmt.

Produkteigenschaft	Wert
Material:	Edelstahl A2
Größe:	M4x5
Kopfform:	Senkkopf
Länge:	5mm
Kopfdurchmesser:	7,5mm
Kopfhöhe:	2,2mm
Gewindeausführung:	Vollgewinde
Gewindeart:	metrisches ISO-Regelgewinde
Werkstoffnummer:	A2 V2A 1.4301
DIN:	DIN 965
ISO:	ISO 7046
Antrieb:	Pozidriv
für Gewindegröße:	M4
Durchmesser (außen):	4mm
Durchmesser Antrieb:	1,4mm
Farbe:	Silber
Vierkanthöhe:	2mm
