Hammerkopfschrauben Typ 28/15 aus Edelstahl A2
Technische Beschreibung

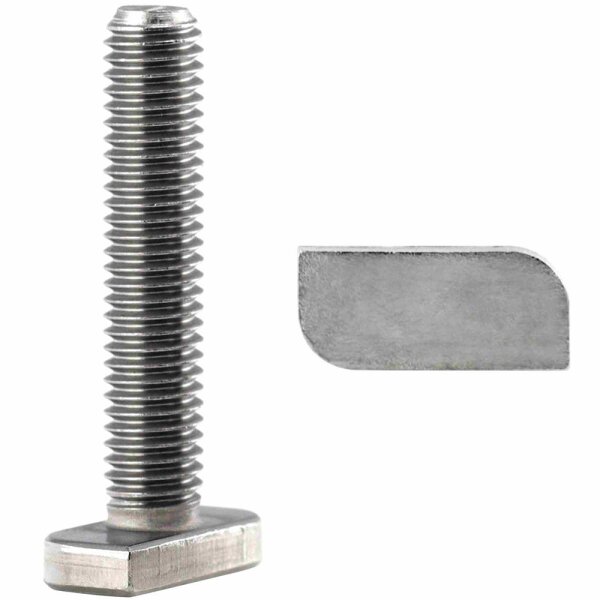

Hammerkopfschrauben Typ 28/15 werden hauptsächlich zur Befestigung von Bauteilen in Montageschienen und Profilsystemen eingesetzt. Der spezielle Hammerkopf ermöglicht das Einführen der Schraube in eine Profilschiene und das anschließende Drehen um 90°, wodurch sich der Kopf in der Schiene verklemmt und eine sichere Verbindung entsteht.
Diese Befestigungstechnik wird häufig in Montagesystemen für Photovoltaik, im Anlagenbau, bei Gewächshauskonstruktionen sowie bei verschiedenen Profil- und Schienensystemen verwendet. Durch das Einschieben in die Schiene kann die Position der Schraube flexibel angepasst werden, bevor die endgültige Verschraubung erfolgt.
Der Werkstoff Edelstahl A2 bietet eine gute Korrosionsbeständigkeit und eignet sich daher für Anwendungen im Innen- sowie im Außenbereich.
Technische Eigenschaften
- Schraubentyp: Hammerkopfschraube
- Bauform: Typ 28/15
- Gewinde: metrisches Gewinde
- Werkstoff: Edelstahl A2
- Einsatz: Montageschienen und Profilsysteme
- Korrosionsbeständig für Innen- und Außenbereiche
Technische Daten
| Gewinde d |
Länge l (mm) |
Kopfhöhe h (mm) |
Kopfbreite b (mm) |
Kopflänge k (mm) |
Material |
| M8 |
20 |
4,3 |
10,9 |
23,4 |
A2 |
| M8 |
25 |
4,3 |
10,9 |
23,4 |
A2 |
| M8 |
30 |
4,3 |
10,9 |
23,4 |
A2 |
| M8 |
40 |
4,3 |
10,9 |
23,4 |
A2 |
| M8 |
50 |
4,3 |
10,9 |
23,4 |
A2 |
| M10 |
20 |
5,3 |
10,9 |
23,4 |
A2 |
| M10 |
25 |
5,3 |
10,9 |
23,4 |
A2 |
| M10 |
30 |
5,3 |
10,9 |
23,4 |
A2 |
| M10 |
40 |
5,3 |
10,9 |
23,4 |
A2 |
| M10 |
50 |
5,3 |
10,9 |
23,4 |
A2 |
Maßdefinition gemäß technischem Schema
| Symbol |
Bezeichnung |
Beschreibung |
| d |
Gewindedurchmesser |
Nenndurchmesser des metrischen Gewindes |
| l |
Länge |
Gesamtlänge der Schraube ohne Kopf |
| b |
Kopfbreite |
Breite des Hammerkopfes für die Montage in Profilschienen |
| h |
Kopfhöhe |
Höhe des Schraubenkopfes |
| k |
Kopflänge |
Länge des Hammerkopfes innerhalb der Montageschiene |
Anwendungsbereiche
- Montageschienen und Profilsysteme
- Photovoltaik- und Solaranlagen
- Gewächshauskonstruktionen
- Metallkonstruktionen
- Maschinen- und Anlagenbau
- Montage von Rohren oder technischen Installationen
FAQ – Häufige Fragen
Wie funktionieren Hammerkopfschrauben?
Der Hammerkopf wird in eine Montageschiene eingeführt und anschließend um 90° gedreht. Dadurch verkeilt sich der Kopf in der Schiene und ermöglicht eine sichere Befestigung.
Wo werden Hammerkopfschrauben eingesetzt?
Typische Anwendungen sind Photovoltaik-Montagesysteme, Gewächshäuser, Rohrinstallationen sowie Metallkonstruktionen.
Ist Edelstahl A2 für den Außenbereich geeignet?
Ja, Edelstahl A2 bietet eine gute Korrosionsbeständigkeit und eignet sich für Anwendungen im Außenbereich.
Welche Vorteile bieten Montageschienen?
Sie ermöglichen eine flexible Positionierung der Schrauben und erleichtern die Montage von Bauteilen.
