Ringschrauben aus Edelstahl A2 – ähnlich DIN 580
Technische Beschreibung

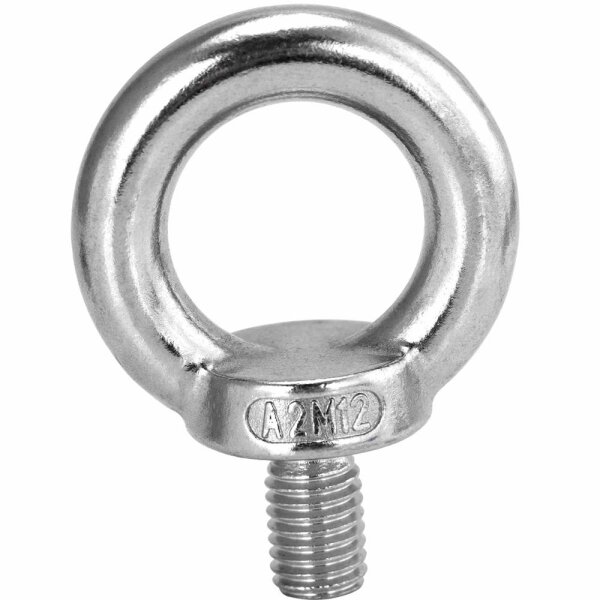

Ringschrauben, auch Augenschrauben oder Ringbolzen genannt, sind Verbindungselemente mit einem metrischen Außengewinde und einer geschlossenen Ringöse. Sie dienen als Befestigungs-, Hebe- oder Anschlagpunkte für Seile, Ketten, Haken oder Karabiner.
Durch ihre stabile Ringform können Ringschrauben vielseitig eingesetzt werden, beispielsweise zum Aufhängen von Konstruktionen, zur Führung von Seilen oder zur Befestigung von Lasten. In technischen Anwendungen werden sie häufig als Anschlagpunkte für Hebe- oder Transportvorgänge verwendet.
Der Werkstoff Edelstahl A2 bietet eine gute Korrosionsbeständigkeit und eignet sich für viele Anwendungen im Innenbereich, im Außenbereich sowie in feuchten Umgebungen.
Technische Eigenschaften
- Typ: Ringschraube / Augenschraube / Ringbolzen
- Normähnlichkeit: ähnlich DIN 580
- Gewindeart: metrisches Außengewinde
- Werkstoff: Edelstahl A2
- Korrosionsbeständig, nichtrostender Stahl
- Montage durch Einschrauben in ein Innengewinde oder Bauteil
Anwendungsbereiche
- Hebe- und Transportpunkte für Bauteile
- Aufhängungen von Konstruktionen
- Seil- und Kettenbefestigungen
- Werkstatt- und Industriebefestigungen
- DIY-Projekte, Wäscheleinen oder Dekorationsaufhängungen
Technische Daten
| Gewinde d1 |
Gesamtdicke d2 |
Breite d3 |
Lochdurchmesser d4 |
Höhe h |
Länge l |
Dicke k |
Schaftlänge f |
Material |
| M8 |
20 |
36 |
20 |
36 |
13 |
8 |
2,5 |
A2 |
| M10 |
25 |
45 |
25 |
45 |
17 |
10 |
3 |
A2 |
| M12 |
30 |
54 |
30 |
53 |
20,5 |
12 |
3,5 |
A2 |
| M16 |
35 |
63 |
35 |
62 |
27 |
14 |
4 |
A2 |
| M20 |
40 |
72 |
40 |
71 |
30 |
16 |
5 |
A2 |
| M24 |
50 |
90 |
50 |
90 |
36 |
20 |
6 |
A2 |
| M30 |
65 |
108 |
60 |
109 |
45 |
24 |
7 |
A2 |
Legende:
d1 = Gewindedurchmesser
d2 = Gesamtdicke
d3 = Breite
d4 = Lochdurchmesser
h = Höhe
l = Länge
k = Dicke
f = Schaftlänge
Montage- oder Anwendungshinweise
Ringschrauben werden in ein vorhandenes Innengewinde oder in ein Bauteil eingeschraubt. Sie dienen als Anschlagpunkt für Seile, Haken oder Karabiner. Bei Hebe- oder Transportanwendungen sollte die Belastung möglichst axial zur Ringschraube erfolgen, um eine sichere Kraftübertragung zu gewährleisten.
FAQ – Technische Fragen
Wofür werden Ringschrauben verwendet?
Sie dienen als Befestigungs- oder Anschlagpunkt für Hebezeuge, Seile oder Ketten.
Was ist der Unterschied zwischen Ringschraube und Ringmutter?
Eine Ringschraube besitzt ein Außengewinde und wird eingeschraubt, während eine Ringmutter ein Innengewinde besitzt und auf eine Schraube aufgeschraubt wird.
Kann eine Ringschraube im Außenbereich verwendet werden?
Ja, durch den Werkstoff Edelstahl A2 ist sie korrosionsbeständig und für viele Außenanwendungen geeignet.
Wie wird eine Ringschraube montiert?
Sie wird direkt in ein Gewinde oder ein vorbereitetes Bauteil eingeschraubt und kann anschließend als Anschlag- oder Befestigungspunkt genutzt werden.
Kompatible und verwandte Produkte
Verwendungshinweis
Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
