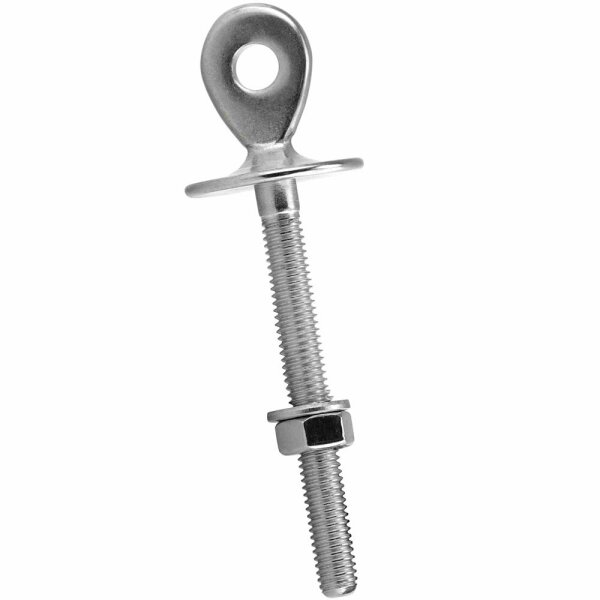

Augbolzen M6 Mit Kragen

Artikelnummer: FOS-VAR340-188032-4-060600-1
Kategorie: Mit Kragen
Hersteller: FASTON

4,29 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	3,85 €*
5	3,58 €*
10	3,49 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

Augbolzen mit Kragen aus Edelstahl A4 (V4A)

Produktbeschreibung

Der Augbolzen mit Kragen besitzt einen Kragen (Bund) unterhalb der Öse, der eine größere Auflagefläche schafft und die Öse besser gegen die Montagefläche abstützt. Das Gewindeende ist für die Durchsteckmontage mit Mutter vorgesehen. Werkstoff Edelstahl A4 (V4A).

Technische Eigenschaften

Werkstoff: Edelstahl A4 (V4A)
Ausführung: Öse mit Kragen, Gewindeende für Durchsteckmontage mit Mutter
Größen: M6, M8, M10

Technische Daten

Gewinde D	Gesamtlänge L₁	Gewindelänge L₂	Gesamtbreite B₁	Breite B₂	Loch-Ø D₁	Material
M6	83 mm	60 mm	25 mm	4 mm	6,5 mm	A4
M8	110 mm	80 mm	25 mm	5 mm	8,5 mm	A4
M10	137 mm	125 mm	30 mm	6 mm	10,5 mm	A4

Legende:
D = Gewindedurchmesser
L₁ = Gesamtlänge, L₂ = Gewindelänge
B₁ = Gesamtbreite, B₂ = Breite des Kragens
D₁ = Loch-Durchmesser der Öse

Anwendungsbereiche

Durchsteckmontage mit Mutter, wenn eine größere Auflagefläche unter der Öse benötigt wird
Befestigungspunkt für Hängematten, Sonnensegel oder Dekorationselemente

Montagehinweise

Der Augbolzen wird durch eine passende Bohrung gesteckt und auf der Rückseite mit einer Mutter gesichert. Der Kragen liegt dabei auf der Montagefläche auf.

FAQ

Wozu dient der Kragen?
Der Kragen vergrößert die Auflagefläche der Öse und verteilt die Last besser auf die Montagefläche als eine Öse ohne Kragen.

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

Schäkel – zum Verbinden von Ösen, Ringen und Seilen.
Augplatten – Augbefestigung zum Anschrauben statt Einschrauben.
Augbolzen – weitere Augbolzentypen im Überblick.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
