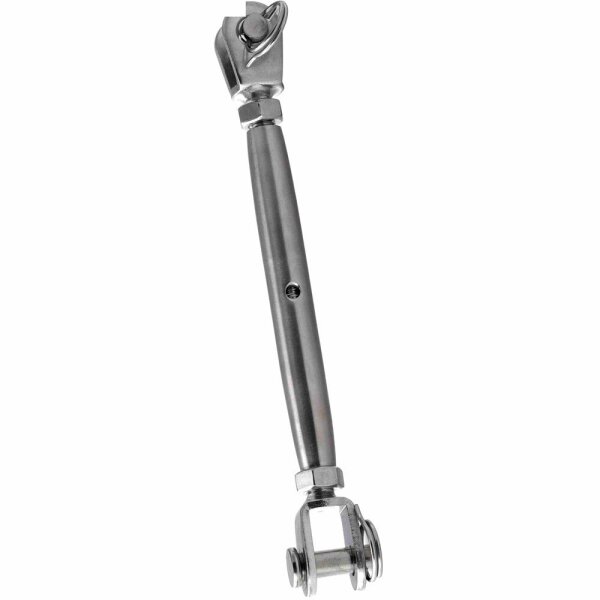

Wantenspanner M6 Gabel/Gabel geschweißt geschlossen Edelstahl A4

Wantenspanner M6 Gabel/Gabel geschweißt geschlossen Edelstahl A4

Artikelnummer: FOS-VAR140-12306-4-060-1
Kategorie: Gabel/Gabel geschlossen
Hersteller: FASTON

6,49 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	6,02 €*
5	5,73 €*
10	5,63 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

Wantenspanner Gabel/Gabel, geschlossen, aus Edelstahl A4 (V4A)

Produktbeschreibung

Der Wantenspanner (auch Segelspanner genannt) dient zum Spannen und Justieren von Seilen oder Drähten, z. B. der Wanten eines Segelboots. Diese Ausführung besitzt an beiden Enden eine Gabel mit geschlossenem Mittelteil. Über die beiden gegenläufigen Gewinde lässt sich die Länge stufenlos verstellen und anschließend mit den Sechskantmuttern kontern. Werkstoff Edelstahl A4 (V4A).

Technische Eigenschaften

Werkstoff: Edelstahl A4 (V4A)
Ausführung: geschlossenes Mittelteil, beidseitig Gabelkopf mit Bolzen
Größen: M4 bis M20

Technische Daten

Gewinde d	Länge 1 l₁	Länge 2 l₂	Bolzen-Ø b	Innere Breite a	Innere Länge k	Material
M4	110 mm	170 mm	4 mm	5,5 mm	8 mm	A4
M5	130 mm	190 mm	5 mm	6,5 mm	10 mm	A4
M6	150 mm	220 mm	6 mm	7,5 mm	10 mm	A4
M8	165 mm	240 mm	8 mm	11 mm	11 mm	A4
M10	190 mm	280 mm	9 mm	12 mm	14 mm	A4
M12	245 mm	360 mm	12 mm	14 mm	20 mm	A4
M14	270 mm	390 mm	12 mm	15 mm	22 mm	A4
M16	310 mm	450 mm	16 mm	17 mm	26 mm	A4
M20	360 mm	510 mm	19 mm	20 mm	30 mm	A4

Legende:
d = Gewindedurchmesser
l₁ = Länge zwischen den Gabelaugen, l₂ = Gesamtlänge
b = Bolzendurchmesser, a = innere Breite, k = innere Länge der Gabel

Anwendungsbereiche

Spannen und Justieren von Wanten und Stagen bei Segelbooten
Spannen von Sonnensegeln oder Seilkonstruktionen im Außenbereich

Montagehinweise

Beide Gabelköpfe werden mit einem Bolzen an den Gegenstücken befestigt. Die Länge wird über die beiden gegenläufigen Gewinde eingestellt und anschließend mit den Sechskantmuttern gekontert.

FAQ

Wie wird der Wantenspanner gegen Verstellen gesichert?
Nach dem Einstellen der gewünschten Länge werden die Sechskantmuttern an beiden Enden gegen das Gewinde gekontert.

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

Wantenspanner Gabel/Gabel, offen – offene Bauweise mit sichtbaren Gewindestiften.
Wantenspanner Gabel/Gabel, gedreht – mit drehbarem Mittelteil.
Wantenspanner – weitere Wantenspanner-Bauformen im Überblick.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
