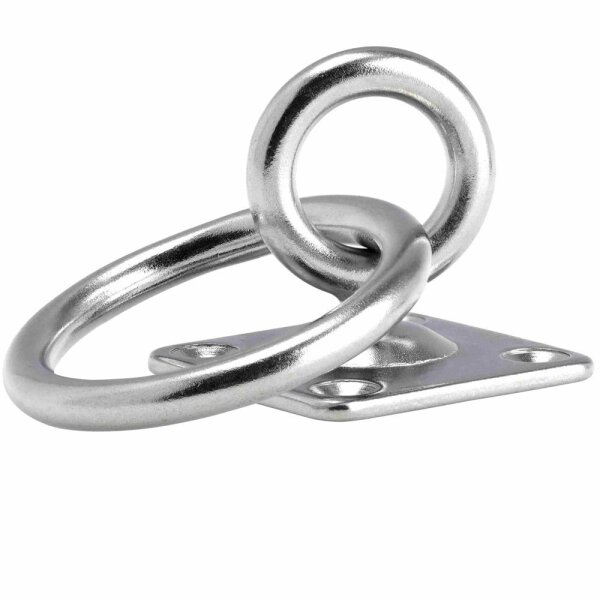

Augplatte 40mm Mit Wirbel mit Ring Typ B

Augplatte 40mm Mit Wirbel mit Ring Typ B

Artikelnummer: FOS-VAR332-188397-4-060-1
Kategorie: Augplatten
Hersteller: FASTON

5,49 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	4,38 €*
5	4,18 €*
10	3,98 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

Augplatte mit Wirbel und Ring aus Edelstahl A4 (V4A)

Produktbeschreibung

Die Augplatte mit Wirbel und Ring verbindet eine Montageplatte über einen drehbaren Wirbel mit einem Ring. Der Wirbel verhindert ein Verdrehen von Seilen oder Ketten. Werkstoff Edelstahl A4 (V4A).

Technische Eigenschaften

Werkstoff: Edelstahl A4 (V4A)
Ausführung: mit drehbarem Wirbel und Ring, 4 Befestigungslöcher
Größen (Breite): 40 mm, 50 mm
Einsatz: Innen- und Außenbereich

Technische Daten

Materialdurchmesser D	Breite A	Achsabstand B	Höhe H	Höhe H₁	Innere Weite W	Lochdurchmesser D₁	Material
6 mm	40 mm	40 mm	26 mm	17 mm	17 mm	5,3 mm	A4
8 mm	50 mm	50 mm	33 mm	22 mm	20 mm	6,3 mm	A4

Legende:
D = Materialdurchmesser
A = Breite der Montageplatte
B = Achsabstand der Löcher
H, H₁ = Höhen
W = Innere Weite des Rings
D₁ = Lochdurchmesser

Anwendungsbereiche

Befestigen von Seilen oder Ketten, bei denen ein Verdrehen vermieden werden soll
Aufhängen von Taschen, Schaukeln oder Hängematten

Montagehinweise

Die Montageplatte wird mit vier Schrauben befestigt. Der Wirbel dreht sich frei und verhindert ein Verdrehen des am Ring befestigten Seils.

FAQ

Wozu dient der Wirbel?
Der Wirbel kann sich um die eigene Achse drehen und verhindert dadurch ein Verdrehen von Seilen oder Ketten.

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

Augplatte mit Ring – mit beweglichem Ring am Auge.
Augplatte 45mm – U-förmiges Auge auf rechteckiger Platte.
Augplatten – weitere Augplattentypen im Überblick.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
