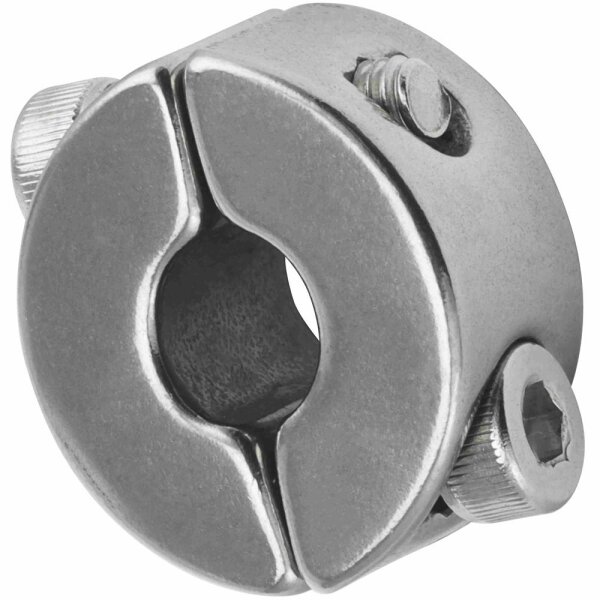

Drahtseil-Klemmring 6mm Edelstahl A4

Artikelnummer: FOS-VAR192-814700-4-06-1
Kategorie: Drahtseil-Klemmring
Hersteller: FASTON

5,69 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	4,61 €*
5	3,98 €*
10	3,77 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

Drahtseil-Klemmring, 2-teilig aus Edelstahl A4 (V4A)

Produktbeschreibung

Der Drahtseil-Klemmring ist ein zweiteiliges Klemmelement, das mit zwei Schrauben auf einem Drahtseil oder einer Welle fixiert wird. Durch die geteilte Ausführung lässt er sich an der gewünschten Position aufsetzen und über die Innensechskantschrauben verspannen. Die Ausführung in Edelstahl A4 (V4A) ermöglicht den Einsatz in Feuchträumen sowie im Außenbereich.

Technische Eigenschaften

Werkstoff: Edelstahl A4 (V4A)
Ausführung: 2-teilig, mit 2 Schrauben
Antrieb der Klemmschrauben: Innensechskant
Innendurchmesser (d_s): 2 mm bis 8 mm
Einsatz: Innen-, Feucht- und Außenbereich

Technische Daten

Innendurchmesser d_s	Gewinde GW	Höhe h	Außendurchmesser d	Material
2 mm	M3	10 mm	15 mm	A4
3 mm	M3	10 mm	15 mm	A4
4 mm	M3	10 mm	15 mm	A4
5 mm	M3	10 mm	20 mm	A4
6 mm	M3	10 mm	20 mm	A4
8 mm	M4	12 mm	20 mm	A4

Legende:
d_s = Innendurchmesser (entspricht dem Seil- bzw. Wellendurchmesser)
d = Außendurchmesser
h = Höhe
GW = Gewinde der Klemmschraube

Anwendungsbereiche

Fixieren und Positionieren auf Drahtseilen und Wellen
Begrenzung und Abstandshalter auf Seilen
Seil- und Befestigungstechnik im Innen- und Außenbereich

Montagehinweise

Der zweiteilige Klemmring wird an der gewünschten Position um das Seil oder die Welle gelegt und mit den beiden Innensechskantschrauben gleichmäßig verspannt. Der Innendurchmesser (d_s) ist auf den verwendeten Seil- bzw. Wellendurchmesser abzustimmen. Vor der Nutzung ist der feste Sitz zu prüfen.

FAQ

Was bedeutet die Größenangabe beim Drahtseil-Klemmring?
Die Größe bezeichnet den Innendurchmesser d_s und entspricht dem passenden Seil- bzw. Wellendurchmesser. Ein Klemmring 6 mm ist für ein Seil bzw. eine Welle mit 6 mm Durchmesser vorgesehen.

Wie wird der Klemmring befestigt?
Der Ring ist zweiteilig und wird mit zwei Innensechskantschrauben verspannt. Ein Auffädeln über das Seilende ist nicht erforderlich.

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

Edelstahl Drahtseil – passendes Drahtseil in verschiedenen Ausführungen.
Kauschen – schützen das Seilauge vor Verschleiß.
Drahtseilklemme ähnl. DIN 741 – zum Verbinden und Verankern von Drahtseilen.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
