Gabel-Walzterminal für D=6 geschweißt Edelstahl A4

Gabel-Walzterminal für D=6 geschweißt Edelstahl A4

Artikelnummer: FOS-VAR124-12325-4-060-1
Kategorie: Walzterminal Gabel
Hersteller: FASTON

12,79 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	9,90 €*
5	8,12 €*
10	7,53 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

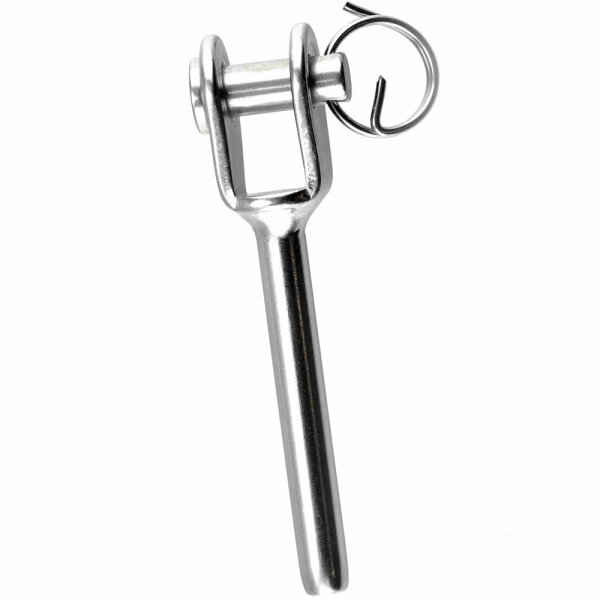

Gabel-Walzterminal, geschweißt, aus Edelstahl A4 (V4A)

Produktbeschreibung

Das Gabel-Walzterminal dient zum Verpressen eines Drahtseilendes mit einer geschweißten Gabel. Das Drahtseil wird in die Bohrung eingeführt und der Bolzen anschließend verwalzt, sodass das Seil dauerhaft gesichert ist. Die Gabel wird über einen Bolzen mit einem Gegenstück, z. B. einem Augbolzen, verbunden. Werkstoff Edelstahl A4 (V4A).

Technische Eigenschaften

Werkstoff: Edelstahl A4 (V4A)
Ausführung: Walzterminal mit geschweißter Gabel
Größen: für Drahtseil-Ø 3 mm bis 12 mm

Technische Daten

Für Drahtseil-Ø o	Gesamtlänge l	Gewindelänge l₁	Breite b	Innere Länge k	Innere Breite a	Durchmesser d₃	Material
3 mm	65 mm	32 mm	6 mm	10 mm	7,5 mm	6,3 mm	A4
4 mm	77 mm	40 mm	8 mm	11 mm	11 mm	7,5 mm	A4
5 mm	88 mm	57 mm	9 mm	14 mm	12 mm	9 mm	A4
6 mm	106 mm	63 mm	12 mm	20 mm	14 mm	12,5 mm	A4
8 mm	145 mm	85 mm	16 mm	26 mm	17 mm	16 mm	A4
10 mm	150 mm	90 mm	19 mm	30 mm	20 mm	18 mm	A4
12 mm	195 mm	105 mm	19 mm	35 mm	23 mm	20 mm	A4

Legende:
o = Durchmesser für das Drahtseil, l = Gesamtlänge, l₁ = Gewindelänge
b = Bolzendurchmesser, k = innere Länge, a = innere Breite der Gabel, d₃ = Außendurchmesser

Anwendungsbereiche

Verpressen von Drahtseilenden mit einer Gabel zur gelenkigen Verbindung, z. B. mit einem Augbolzen
Montage von Sonnensegeln, Verdecken oder Segeln auf Schiffen und Booten

Montagehinweise

Das Drahtseil wird bis zum Anschlag in die Bohrung des Terminals eingeführt und anschließend mit einer geeigneten Presszange verwalzt. Die Gabel wird über einen passenden Bolzen mit dem Gegenstück verbunden.

FAQ

Wie wird die Gabel mit dem Gegenstück verbunden?
Über einen durchgesteckten Bolzen, der in beide Gabelschenkel und das Gegenstück (z. B. eine Öse) eingeführt und gesichert wird.

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

Aug-Walzterminal – Walzterminal mit Öse.
Gewinde-Walzterminal – Walzterminal mit Außengewinde.
Terminal – weitere Walz- und Schraubterminals im Überblick.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
