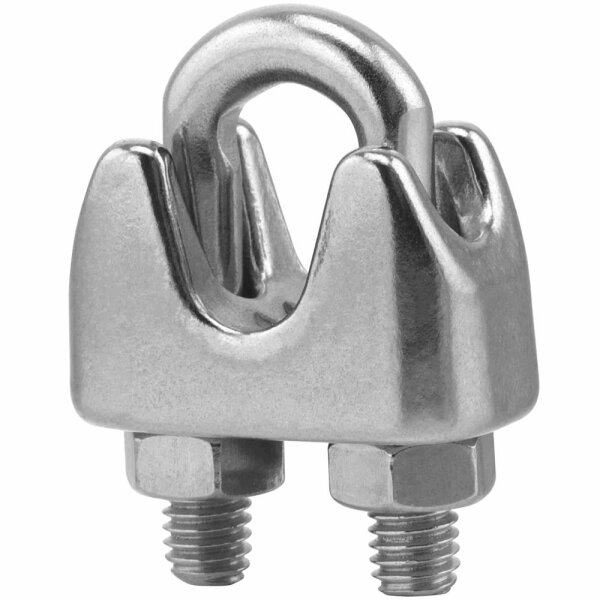

Drahtseilklemme für D=8 mm hohe Form ähnl. DIN 741 Edelstahl A4

Drahtseilklemme für D=8 mm hohe Form ähnl. DIN 741 Edelstahl A4

Artikelnummer: FOS-VAR152-12309-4-080-1
Kategorie: Drahtseilklemme
Hersteller: FASTON

5,74 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	4,41 €*
5	2,49 €*
10	2,07 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

Drahtseilklemme ähnl. DIN 741 aus Edelstahl A4 (V4A)

Produktbeschreibung

Die Drahtseilklemme ähnl. DIN 741 dient zum Verankern und Verbinden von Drahtseilen. Ein Bügel mit metrischem Gewinde wird über das Seil gelegt und mit zwei Sechskantmuttern gesichert; durch Lösen der Muttern lässt sich das Seil einlegen oder die Bügelhöhe justieren. Die Ausführung in Edelstahl A4 (V4A) ermöglicht den Einsatz in Feuchträumen sowie im Außenbereich.

Technische Eigenschaften

Werkstoff: Edelstahl A4 (V4A)
Norm: ähnl. DIN 741
Ausführung: Bügel mit 2 Sechskantmuttern
Für Seil (D): 2 mm bis 12 mm
Einsatz: Innen-, Feucht- und Außenbereich

Technische Daten

für Seil (D)	Gewinde d	Höhe h	Gewindelänge b	Körperlänge l₁	Körperbreite l₂	Körperhöhe l₃	Material
2 mm	M3	18 mm	11 mm	16 mm	9,5 mm	10 mm	A4
3 mm	M3	19 mm	11 mm	18 mm	9,5 mm	11 mm	A4
4 mm	M4	22 mm	12 mm	21 mm	10 mm	13 mm	A4
5 mm	M5	28 mm	15 mm	25 mm	12 mm	15 mm	A4
6 mm	M6	34 mm	18 mm	28 mm	15 mm	17 mm	A4
8 mm	M6	38 mm	18 mm	31 mm	17 mm	20 mm	A4
10 mm	M8	45 mm	22 mm	38 mm	19 mm	23 mm	A4
12 mm	M10	56 mm	30 mm	44 mm	22 mm	23 mm	A4

Legende:
D = Seildurchmesser, für den die Klemme vorgesehen ist
d = Gewindedurchmesser der Sechskantmuttern
h = Höhe
b = Gewindelänge
l₁ = Körperlänge, l₂ = Körperbreite, l₃ = Körperhöhe

Anwendungsbereiche

Verankern und Verbinden von Drahtseilen
Sichern von Gegenständen beim Transport
Seil- und Befestigungstechnik im Innen- und Außenbereich

Montagehinweise

Die Sechskantmuttern werden gelöst, das Seil in den Bügel eingelegt und die Muttern anschließend gleichmäßig angezogen. Mehrere Drahtseile lassen sich durch die Klemme zusammenpressen, was die Reibung erhöht und ein Verrutschen erschwert. Der Seildurchmesser (D) ist auf die verwendete Klemmengröße abzustimmen.

FAQ

Wofür wird eine Drahtseilklemme ähnl. DIN 741 verwendet?
Zum Verankern und Verbinden von Drahtseilen, z. B. zum Sichern von Gegenständen beim Transport.

Wie wird die Klemme montiert?
Die beiden Sechskantmuttern werden gelöst, das Seil eingelegt und die Muttern wieder angezogen.

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

Drahtseil-Klemmring – zweiteiliger Klemmring für Draht- und Seilenden.
Duplex Drahtseilklemme – zweiteilige Klemme mit zwei Schraubverbindungen.
Kauschen – schützen das Seilauge vor Verschleiß.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
