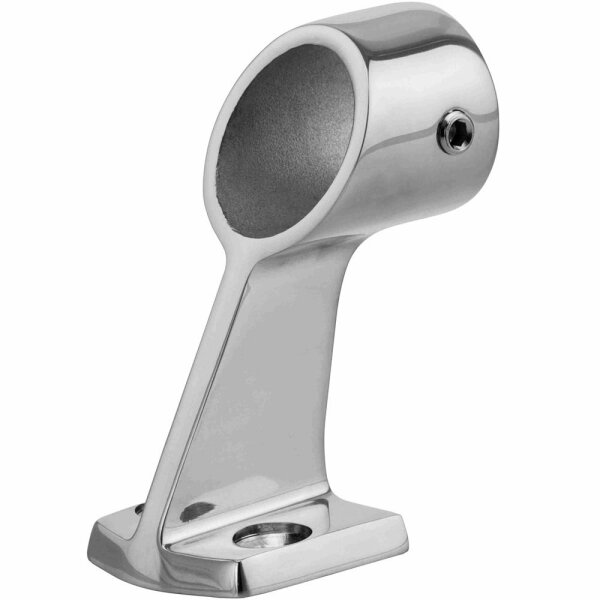

Handlaufdurchlass 60° 22mm

Artikelnummer: FOS-VAR250-188276-4-22-1
Kategorie: Relinghalterung
Hersteller: FASTON

10,29 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	9,32 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

Handlaufdurchlass, 60°, T-Profil, aus Edelstahl A4 (V4A)

Produktbeschreibung

Der Handlaufdurchlass mit T-förmigem Profil ermöglicht die Durchführung eines Handlaufs im 60°-Winkel durch eine Fläche. Werkstoff Edelstahl A4 (V4A).

Technische Eigenschaften

Werkstoff: Edelstahl A4 (V4A)
Größen: 22 mm
Einsatz: Innen- und Außenbereich

Technische Daten

Innendurchmesser d	Länge l	Höhe h	Breite b	Lochdurchmesser s	Material
22,5 mm	37 mm	52 mm	31 mm	5 mm	A4

Legende:
d = Innendurchmesser
l = Länge
h = Höhe
b = Breite
s = Lochdurchmesser

Anwendungsbereiche

Durchführung von Handläufen durch Wand- oder Geländerflächen
Relingbau und Rohrverbindungen im Innen- und Außenbereich

Montagehinweise

Das Bauteil wird auf das Relingrohr aufgesteckt bzw. angeschraubt und mit den vorgesehenen Schrauben fixiert.

FAQ

Für welchen Rohrdurchmesser ist dieses Bauteil geeignet?
Für Relingrohre mit 22 mm oder 25 mm Außendurchmesser, je nach gewählter Größe.

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

Handlaufendstück – Abschlussstück für Handläufe.
Relingfuss, rund, 90° – Rohrfuß mit rundem Flansch.
Relinghalterung – weitere Verbindungsstücke für 22/25mm Relingrohre.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
