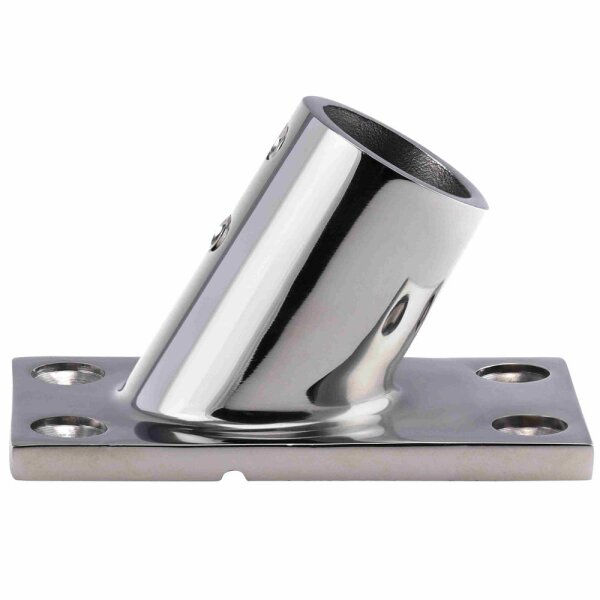

Relingfuss 60° 22mm Edelstahl A4

Artikelnummer: FOS-VAR230-188204-4-22-1
Kategorie: Relinghalterung
Hersteller: FASTON

13,79 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	12,96 €*
5	12,44 €*
10	12,26 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

Relingfuss, rechteckig, 60°, aus Edelstahl A4 (V4A)

Produktbeschreibung

Der Relingfuss verbindet ein Relingrohr im 60°-Winkel mit einer Decksfläche. Der rechteckige Flansch wird mit vier Schrauben auf dem Untergrund befestigt. Werkstoff Edelstahl A4 (V4A).

Technische Eigenschaften

Werkstoff: Edelstahl A4 (V4A)
Größen: 22 mm, 25 mm
Einsatz: Innen- und Außenbereich

Technische Daten

Durchmesser d	Breite b	Höhe h	Länge l	Lochdurchmesser e	Material
22,5 mm	44 mm	43 mm	76 mm	5,3 mm	A4
25,6 mm	48 mm	43 mm	81 mm	6,3 mm	A4

Legende:
d = Durchmesser der Rohraufnahme
b = Breite des Flansches
h = Höhe
l = Länge des Flansches
e = Lochdurchmesser

Anwendungsbereiche

Winklige (60°) Befestigung von Relingrohren auf dem Deck, rechteckiger Flansch
Relingbau und Rohrverbindungen im Innen- und Außenbereich

Montagehinweise

Das Bauteil wird auf das Relingrohr aufgesteckt bzw. angeschraubt und mit den vorgesehenen Schrauben fixiert.

FAQ

Für welchen Rohrdurchmesser ist dieses Bauteil geeignet?
Für Relingrohre mit 22 mm oder 25 mm Außendurchmesser, je nach gewählter Größe.

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

Relingfuss, rund, 90° – Rohrfuß mit rundem Flansch.
Endkappe – Rohrabschluss mit Öse.
Relinghalterung – weitere Verbindungsstücke für 22/25mm Relingrohre.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
