Winkel 41mm

Artikelnummer: FOS-VAR308-188341-4-041-1
Kategorie: Winkel
Hersteller: FASTON

5,19 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	3,46 €*
5	2,24 €*
10	1,83 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

Winkel, dreieckig, aus Edelstahl A4 (V4A)

Produktbeschreibung

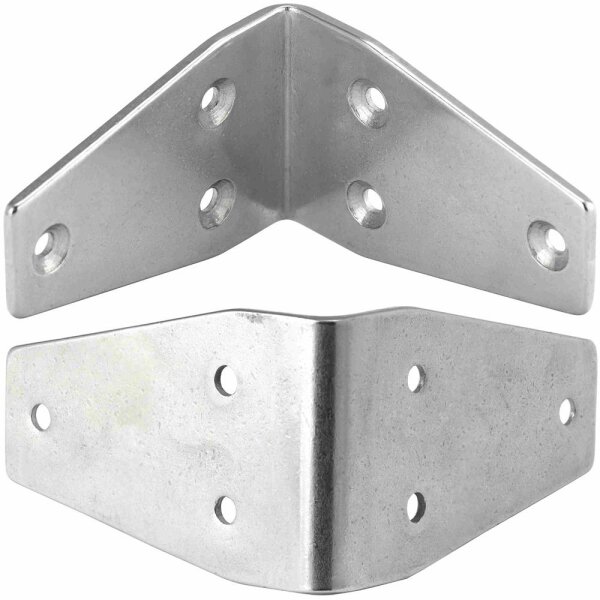

Dieser Winkel ist eine dreieckige Eckverstärkung mit gewölbter Kante und je drei Löchern pro Schenkel. Er sorgt bei Holz- und Metallkonstruktionen für Genauigkeit und kann individuell als Eckverbinder eingebaut werden. Werkstoff Edelstahl A4 (V4A).

Technische Eigenschaften

Werkstoff: Edelstahl A4 (V4A)
Ausführung: dreieckige Eckverstärkung, 3 Löcher pro Schenkel
Größen: 41 mm, 56 mm, 80 mm

Technische Daten

Gesamtlänge L	Länge 1 L₁	Länge 2 L₂	Breite B	Stärke S	Loch-Ø D	Material
41 mm	35 mm	18 mm	25 mm	3 mm	5 mm	A4
56 mm	47,5 mm	18,5 mm	35 mm	3 mm	5 mm	A4
80 mm	71 mm	24 mm	50 mm	4 mm	5 mm	A4

Legende:
L = Gesamtlänge, L₁/L₂ = Lochabstände
B = Breite, S = Materialstärke, D = Lochdurchmesser

Anwendungsbereiche

Eckverstärkung an Holz- und Metallkonstruktionen
Individueller Einbau als Eckverbinder zur Verstärkung zweier Bauteile

Montagehinweise

Der Winkel wird mit Schrauben durch die vorgesehenen Löcher befestigt. Für die Schraubverbindung eignen sich passende Senkkopfschrauben.

FAQ

Worin unterscheidet sich dieser Winkel vom geraden Verbinder?
Dieser Winkel ist dreieckig ausgeführt und dient als Eckverstärkung, während der gerade Verbinder zwei Bauteile in einer Linie verbindet.

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

Winkel, gerade – flache Verbindungslasche mit zwei Löchern.
Montagewinkel – 90°-Winkel mit Langloch.
Stützprofilen – weitere Montage- und Stützprofile im Überblick.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
