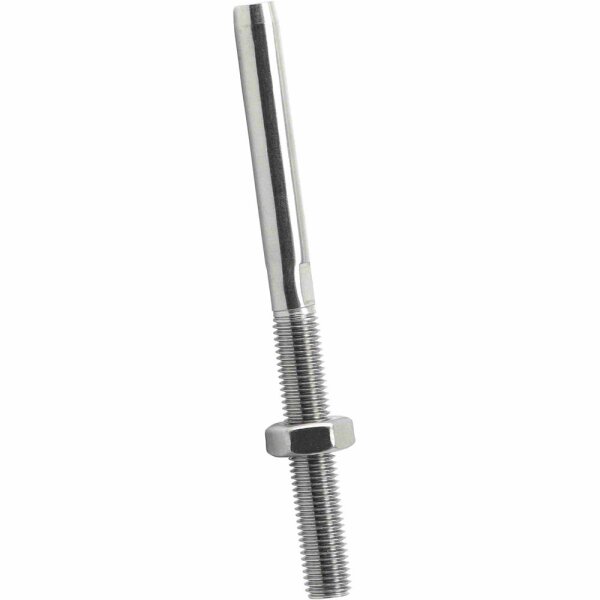

Gewinde-Walzterminal für D=6 mm/M12 Außengewinde rechts Edelstahl A4

Gewinde-Walzterminal für D=6 mm/M12 Außengewinde rechts Edelstahl A4

Artikelnummer: FOS-VAR123-12327-4-060-1
Kategorie: Walzterminal Gewinde
Hersteller: FASTON

8,79 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	7,97 €*
5	7,47 €*
10	7,30 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

Gewinde-Walzterminal aus Edelstahl A4 (V4A)

Produktbeschreibung

Das Gewinde-Walzterminal dient zum Verpressen eines Drahtseilendes mit einem Außengewinde (Rechtsgewinde). Das Drahtseil wird in die Bohrung eingeführt und der Bolzen anschließend verwalzt, sodass das Seil dauerhaft gesichert ist. Werkstoff Edelstahl A4 (V4A).

Technische Eigenschaften

Werkstoff: Edelstahl A4 (V4A)
Ausführung: Walzterminal mit Außengewinde, Rechtsgewinde
Größen: für Drahtseil-Ø 2 mm bis 12 mm / Gewinde M4 bis M20

Technische Daten

Für Drahtseil-Ø o	Gewinde d	Gesamtlänge l	Länge 2 l₂	Länge 1 l₁	Durchmesser d₁	Material
2 mm	M4	73 mm	38 mm	24 mm	4,8 mm	A4
3 mm	M6	100 mm	48 mm	39 mm	6,5 mm	A4
4 mm	M8	117 mm	57 mm	45 mm	7,5 mm	A4
5 mm	M10	130 mm	63 mm	52 mm	9 mm	A4
6 mm	M12	162 mm	80 mm	64 mm	12,5 mm	A4
8 mm	M16	200 mm	100 mm	80 mm	16 mm	A4
10 mm	M20	230 mm	119 mm	90 mm	18 mm	A4
12 mm	M20	245 mm	120 mm	105 mm	20 mm	A4

Legende:
o = Durchmesser für das Drahtseil, d = Außendurchmesser (Gewinde)
l = Gesamtlänge, l₁/l₂ = Teillängen, d₁ = Durchmesser des Gewindebolzens

Anwendungsbereiche

Verpressen von Drahtseilenden mit einem Außengewinde zur Schraubmontage
Montage von Sonnensegeln, Verdecken oder Segeln auf Schiffen und Booten

Montagehinweise

Das Drahtseil wird bis zum Anschlag in die Bohrung des Terminals eingeführt und anschließend mit einer geeigneten Presszange verwalzt. Die Verpressung ist fachgerecht und mit passendem Werkzeug für den jeweiligen Drahtseildurchmesser auszuführen.

FAQ

In welche Richtung dreht das Gewinde?
Es handelt sich um ein Rechtsgewinde. Für Anwendungen mit gegenläufigem Gewinde (z. B. Spannschlösser) ist die Variante mit Linksgewinde erhältlich.

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

Aug-Walzterminal – Walzterminal mit Öse.
Gabel-Walzterminal – Walzterminal mit geschweißter Gabel.
Terminal – weitere Walz- und Schraubterminals im Überblick.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
