Wirbel D=10 Auge/Gabel Edelstahl A4

Artikelnummer: FOS-VAR144-12315-4-100-1
Kategorie: Auge/Gabel
Hersteller: FASTON

10,89 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	10,21 €*
5	9,83 €*
10	9,70 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel
PDF (1)

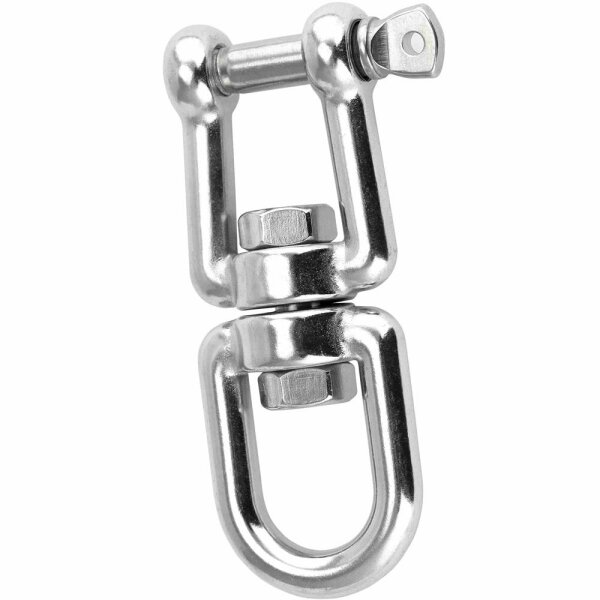

Wirbel Auge/Gabel aus Edelstahl A4 (V4A)

Produktbeschreibung

Der Wirbel ermöglicht eine 360°-Drehung und verhindert dadurch ein Verdrehen von Aufhängungen, Ketten oder Seilen. Diese Ausführung besitzt auf einer Seite eine Öse zum Verknoten, auf der anderen Seite eine Gabel mit Bolzen zum Einhängen. Werkstoff Edelstahl A4 (V4A).

Technische Eigenschaften

Werkstoff: Edelstahl A4 (V4A)
Ausführung: eine Seite Öse, eine Seite Gabel mit Bolzen, frei drehbar (360°)
Größen: D=5 mm bis D=10 mm

Technische Daten

Durchmesser d	Gesamtlänge l	Innere Länge Öse h	Innere Länge Gabel h₁	Innere Weite Öse a	Innere Weite Gabel a₁	Material
5 mm	60 mm	13 mm	11,5 mm	13 mm	10 mm	A4
6 mm	64 mm	15 mm	12 mm	15 mm	12 mm	A4
8 mm	88 mm	17 mm	16 mm	20 mm	16 mm	A4
10 mm	113 mm	19 mm	22 mm	24 mm	20 mm	A4

Legende:
d = Durchmesser, l = Gesamtlänge
h/h₁ = innere Länge Öse/Gabel, a/a₁ = innere Weite Öse/Gabel

Anwendungsbereiche

Aufhängen von Gegenständen ohne Verdrehen, z. B. Flaggen, Fahnen, Schaukeln oder Segeln
Befestigen von Seilen an Bäumen, Außenwänden oder Bolzen im Außenbereich

Montagehinweise

Die Öse wird mit Seil oder Kette verbunden, die Gabel mit einem Bolzen am Gegenstück befestigt. Der frei drehbare Mittelteil verhindert ein Verdrehen der Aufhängung.

FAQ

Wie wird das Seil an der Gabel befestigt?
Es wird nicht direkt an der Gabel eingehängt, sondern über den herausnehmbaren Bolzen mit dem Gegenstück verbunden.

Worin unterscheidet sich Edelstahl A4 von A2?
Edelstahl A4 (V4A) weist gegenüber A2 eine höhere Beständigkeit gegen chloridhaltige Medien auf und wird daher häufig im Außen- und Küstenbereich eingesetzt. Die tatsächliche Beständigkeit hängt von Medium, Konzentration, Temperatur und Einwirkdauer ab.

Passende Produkte

Wirbel Auge/Auge – beidseitig mit Öse.
Wirbel Gabel/Gabel – beidseitig mit Gabel.
Wirbel – weitere Wirbel-Bauformen im Überblick.

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.
