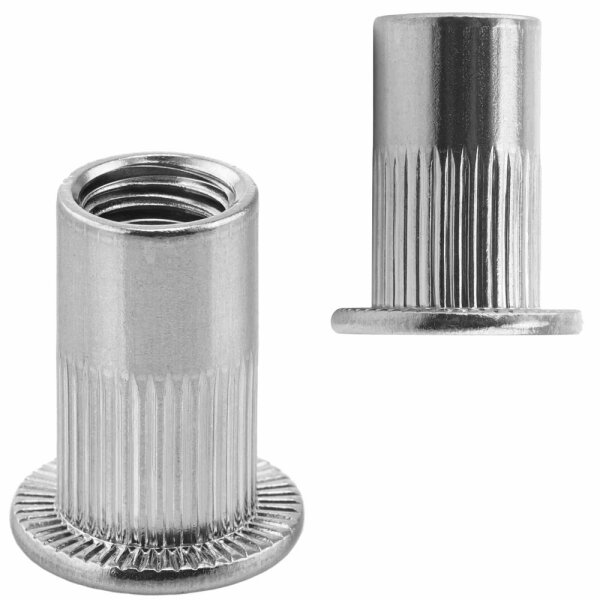

Flachkopf-Einnietmuttern M8x16 Rundschaft offen gerändelt Edelstahl A2

Flachkopf-Einnietmuttern M8x16 Rundschaft offen gerändelt Edelstahl A2

Artikelnummer: FOS-VAR77-10252080160
Kategorie: Flachkopf
Hersteller: FASTON

Größe

1,61 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
5	1,07 €*
10	0,68 €*
20	0,48 €*
50	0,37 €*
100	0,33 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Flachkopf Einnietmuttern Rundschaft offen gerändelt Edelstahl A2

Technische Beschreibung

Flachkopf Einnietmuttern (Blindnietmuttern) erzeugen ein dauerhaft nutzbares metrisches Innengewinde in dünnwandigen Blechen, Profilen und Hohlkörpern, wenn die Rückseite des Bauteils nicht zugänglich ist. Nach dem Setzvorgang steht ein wieder lösbares Gewinde für Schraubverbindungen zur Verfügung.

Der gerändelte Rundschaft erhöht die Verdrehsicherung im Grundmaterial und reduziert das Mitdrehen beim Anziehen der Schraube. Der Flachkopf liefert eine definierte, großflächige Auflage auf der Bauteiloberfläche und ist geeignet, wenn keine Senkung vorgesehen ist oder eine größere Kopfauflage gefordert wird.

Edelstahl A2 (V2A) bietet eine gute Korrosionsbeständigkeit für zahlreiche Anwendungen im Metallbau, Maschinenbau und in der Montage. Die offene Ausführung ermöglicht eine flexible Schraubenwahl bei üblichen metrischen Verbindungselementen.

Technische Eigenschaften

Typ: Einnietmutter / Blindnietmutter
Kopf: Flachkopf
Schaft: Rundschaft gerändelt
Ausführung: offen
Gewinde: metrisches Innengewinde
Werkstoff: Edelstahl A2 (V2A)
Funktion: Gewindeerzeugung in dünnwandigen Bauteilen bei einseitigem Zugang

Anwendungsbereiche

Blech- und Profilkonstruktionen
Maschinen- und Anlagenbau
Metallbau, Gehäuse- und Rahmenbau
Fahrzeugbau und Karosserietechnik
Montagepunkte in Hohlprofilen und dünnwandigen Bauteilen

Technische Daten

Gewinde	Länge l1	Schaft Ø d2	Kopf Ø d3	Setzmaß l2	Setzkopfhöhe k	Klemmbereich	Material
M3	10 mm	4,9 mm	7 mm	4,7 mm	0,9 mm	0,5 – 2,0 mm	Edelstahl A2
M4	10 mm	5,9 mm	9 mm	5,5 mm	1,0 mm	0,3 – 3,0 mm	Edelstahl A2
M4	11,5 mm	5,9 mm	9 mm	7,5 mm	1,0 mm	3,1 – 4,0 mm	Edelstahl A2
M5	12 mm	6,9 mm	10 mm	6,0 mm	1,0 mm	0,3 – 3,0 mm	Edelstahl A2
M5	15 mm	6,9 mm	10 mm	8,0 mm	1,0 mm	3,1 – 4,0 mm	Edelstahl A2
M6	14,5 mm	8,9 mm	13 mm	8,0 mm	1,5 mm	0,5 – 3,0 mm	Edelstahl A2
M6	16 mm	8,9 mm	13 mm	10 mm	1,5 mm	3,1 – 4,5 mm	Edelstahl A2
M8	16 mm	10,9 mm	16 mm	8,5 mm	1,5 mm	0,5 – 3,0 mm	Edelstahl A2
M8	18,5 mm	10,9 mm	16 mm	11 mm	1,5 mm	3,1 – 5,5 mm	Edelstahl A2
M10	17 mm	12,9 mm	19 mm	10 mm	2,0 mm	0,5 – 3,0 mm	Edelstahl A2
M10	22 mm	12,9 mm	19 mm	13 mm	2,0 mm	3,1 – 6,0 mm	Edelstahl A2
M12	23 mm	15,9 mm	23 mm	12 mm	2,0 mm	1,0 – 4,0 mm	Edelstahl A2

Montage- oder Anwendungshinweise

Die Montage erfolgt mit einer geeigneten Nietmutternzange oder einem pneumatischen Setzwerkzeug. Es ist eine Bohrung im Bauteil entsprechend dem Außendurchmesser der Nietmutter herzustellen. Beim Setzvorgang wird der Nietbereich der Mutter gestaucht und bildet die tragende Verbindung auf der Rückseite des Werkstücks.

Der Klemmbereich ist auf die Materialstärke abzustimmen. Bei Überschreitung oder Unterschreitung des Klemmbereichs kann die Setzverbindung nicht die vorgesehene Halte- und Verdrehfestigkeit erreichen.

FAQ – Technische Fragen

Wofür werden Flachkopf Einnietmuttern eingesetzt?
Für die Herstellung eines metrischen Gewindes in dünnwandigen Bauteilen, wenn nur einseitiger Zugang möglich ist.

Warum ist der Rundschaft gerändelt?
Die Rändelung verbessert die Verdrehsicherung im Grundmaterial und reduziert das Mitdrehen bei der Verschraubung.

Wann ist Flachkopf gegenüber Senkkopf sinnvoll?
Wenn keine Senkung vorhanden ist oder eine größere Kopfauflage auf der Bauteiloberfläche benötigt wird.

Ist Edelstahl A2 für Außenanwendungen geeignet?
Edelstahl A2 ist korrosionsbeständig und wird häufig im Außenbereich eingesetzt, abhängig von der Umgebungsbelastung.

Kompatible und verwandte Produkte

Zylinderschrauben DIN 912 Edelstahl A2 – metrische Schrauben zur Verschraubung in gesetzten Einnietmuttern.
Unterlegscheiben DIN 125 Edelstahl A2 – Lastverteilung und Oberflächenschutz unter dem Schraubenkopf.
Federringe DIN 127 Edelstahl A2 – Sicherungselement zur Reduzierung selbstständigen Lösens bei dynamischer Belastung.

Verwendungshinweis

Die Angaben beschreiben Ausführung und Werkstoff des Artikels. Eine Eignung für einen konkreten Anwendungsfall ist damit nicht zugesagt. Die Auswahl, Auslegung und Prüfung der Verbindung für den jeweiligen Einsatzzweck – einschließlich Belastung, Umgebungsmedium und Montagebedingungen – liegt beim Verwender. Der Artikel ist nicht als Bauteil für sicherheitskritische Anwendungen bestimmt.

Produkteigenschaft	Wert
Material:	Edelstahl A2
Größe:	M8x16
Kopfform:	Flachkopf
Länge:	16mm
Kopfdurchmesser:	16mm
Gewindeart:	metrisches ISO-Regelgewinde
Durchmesser (innen):	8mm
Werkstoffnummer:	A2 V2A 1.4301
für Gewindegröße:	M8
klemmbereich:	0,5-3,0mm
Farbe:	Silber
Schaftdurchmesser:	10,9mm
Setzkopfhöhe:	1,5mm
Schlüsselhöhe:	8,5mm
